东莞市老年大学新校区剧场舞台灯光音响LED大屏设备采购项目

一、项目概况

二、工程范围与系统组成

2.1 舞台灯光系统

灯光配置兼顾会议报告与文艺演出双场景：图案切割电脑灯6台承担精准造型与图案投影，三合一系列电脑灯20台提供光束、图案、染色一体化效果，舞台侧光染色灯16台塑造演区色彩层次；面光/耳光LED投光灯32台保障人物面部照度与显色，舞台顶光/逆光/侧光投光灯90台完成演区基础布光，追光灯2台用于主持人及重点节目跟踪照明。另配会议灯24台满足日常报告与教学录制的均匀无影照明，烟雾机2台、干冰机2台为演出提供气氛效果。

2.2 扩声系统

扩声采用声桥中央声道+台口左右声道主扩+台唇补声+舞台返送的三层结构：中央声道线性阵列3只与左右声道主扩线性阵列6只覆盖全场观众席，左右声道超低频扬声器4只补足低频能量，台唇6只固定补声消除前区声影，流动返送4只及独立返送功放保障演区监听。扩声指标按文艺演出类一级设计（见下表），并经EASE4.4声学仿真软件对125Hz~4000Hz各频段的声压级分布进行计算校核，仿真显示主扩全开时各频段声压级介于约104~110dB、分布均匀，一级指标可达。

2.3 LED显示系统

台口上方设LED横幅屏，舞台中央设主LED显示屏，两侧配侧屏，形成“横幅+主屏+侧屏”的一体化显示格局：横幅屏承担会标与欢迎语显示，主屏播放演出背景视频与课件画面，侧屏延伸画面并兼顾直播返看。屏体安装位置在深化设计阶段与声桥扬声器、面光吊挂点位统一排布，避免遮声器、挡光路。

2.4 舞台机械与工艺配合

舞台机械承担幕布吊挂与景片升降功能，与灯光吊挂系统在同一台口剖面内统筹：吊杆标高、幕布轨道、灯具吊点逐层错开，卷扬与制动装置按台上设备安全要求配置，锁具与限位齐全。调光直通柜、网络机柜与功放机房集中布置，强弱电分槽敷设，工艺接地独立设置，保障音响系统信噪比。

三、设计亮点与技术创新

3.1 EASE4.4声场仿真前置验证

在设备选型前即用EASE4.4建立500座剧场室内声学模型，对最大声压级、传输频率特性等关键指标做多方案比选，验证线性阵列+超低频+补声的组合方案在有限吊挂高度下的覆盖均匀性，把声场风险消灭在图纸阶段。

3.2 文艺演出类一级指标直达

按GB 50371文艺演出类一级设计：最大声压级≥106dB、80~8000Hz传输频率特性±4dB、传声增益≥-8dB、1kHz声场不均匀度≤6dB、总噪声NR-20，达到专业演出场馆的扩声水准，让老年学员的合唱、器乐、戏曲节目获得高保真还原。

3.3 会议与演出双场景灯光架构

24台会议灯与电脑灯分路供应、分区控制，调光台按场景存储灯光cue，配合离线编辑与灯光模拟软件实现“先编程、后进场”，进场后仅需对位微调，缩短占用剧场的调试时间。

3.4 LED屏与声光一体化台口设计

横幅屏、主屏、侧屏与声桥扬声器、面光吊点在台口剖面一次排定：屏体不侵入声桥覆盖走廊，面光投射角度避开屏面反光区，画面亮度与舞台照度联动平衡，保障拍摄画面不过曝。

3.5 低门槛运维设计

考虑老年大学使用场景，配置无线控制系统与功放远程监控管理软件：日常活动可由一名管理人员通过无线终端调用预设场景，功放通道负载与温度实时可视，故障早发现、早处置，降低长期运维成本。

四、施工难点与解决方案

4.1 采购类项目的深化设计先行

设备清单先行、安装条件后置是采购类项目的通病。项目部在中标后立即开展现场复测与深化设计：核对台口尺寸、吊挂点结构与承重，绘制灯光吊挂图、扬声器吊装图、大屏安装图与管线综合图，经校方确认后采购到货，杜绝设备到场后“装不下、吊不住”。

4.2 多专业管线交叉的组织

灯光、音响、LED、机械四个系统的线槽在台口上方与台仓内高度集中。按“先大后小、先强后弱”排序：机械卷扬钢丝绳与幕布轨道最上层，灯具信号与供电次之，音频线缆与网络线独立下浮，强弱电间距按规范保持，交叉点逐一标注标高，避免相互挤压与信号串扰。

4.3 吊挂安全与载荷控制

台口上方吊点密集：灯具阵列、声桥扬声器、LED屏与吊杆共同作用于屋面结构。施工前逐点核算荷载并报结构复核，全部吊挂件按额定载荷选型并留足安全余量；安装完成后分区分批做载荷试验，形成书面记录。

4.4 声学指标实测闭环

安装调试完成后，按GB/T 28048对最大声压级、传输频率特性、传声增益、声场不均匀度、总噪声级逐项实测：先测传输频率特性，依据曲线微调音频处理器参量均衡；再校传声增益，调整扬声器指向角与传声器使用区；最后复核总噪声级，确认工艺设备噪声不超标，全部指标闭环达标。

4.5 在用校园内的文明施工

项目施工期间新校区已投入使用，老年学员日常在邻近课室上课。项目部采取错峰施工：吊装与高噪声工序安排在课余与假期，作业区全封闭围挡并设专人引导，材料运输避开上下课高峰，实现“施工不扰学、工期不拖延”。

五、实景与设计效果展示

5.1 竣工实景

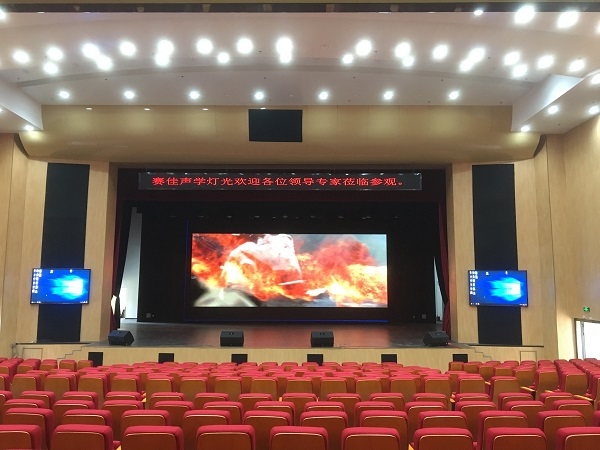

500座剧场观众厅实景：台口LED屏显示欢迎横幅，声桥线性阵列与舞台灯光系统安装调试完成（摄于竣工参观阶段）

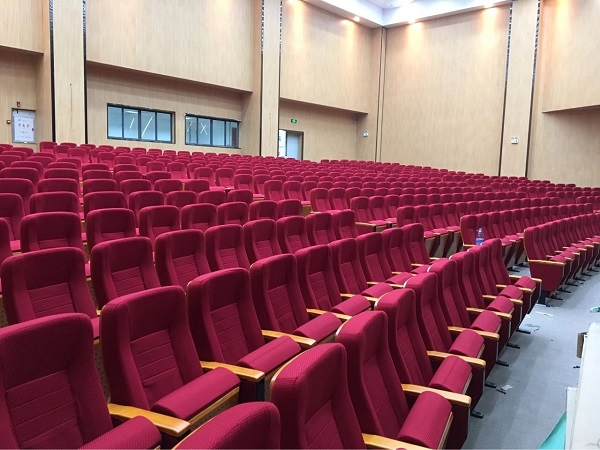

观众厅声学装修与座椅实景：木饰面声学墙面与顶部声学构造

5.2 声学仿真与扩声指标

EASE4.4声学仿真模型图：500座剧场室内声学模型与扬声器布局（设计阶段资料）

文艺演出类一级传输频率特性允许范围（GB 50371图4.2.1-1引用）

5.3 设计效果图

剧场整体设计效果图：台口横幅屏、主屏、侧屏与舞台灯光布局（设计阶段资料）

舞台演出灯光效果示意图：电脑灯光束与LED屏联动氛围（设计阶段资料）

六、FAQ常见问答

老年大学剧场的舞台灯光音响要按专业剧场标准设计吗？

答：需要。东莞市老年大学新校区剧场虽服务于老年教育与群众文化活动，其扩声系统仍按《厅堂扩声系统设计规范》GB 50371文艺演出类一级指标设计：最大声压级≥106dB、传输频率特性在80~8000Hz内±4dB、传声增益≥-8dB、声场不均匀度1kHz≤6dB、系统总噪声级NR-20。标准不因使用单位性质而降低，老人听力敏感频段反而更依赖良好的传输频率特性与低本底噪声。

500座规模的剧场有必要做EASE声场仿真吗？

答：有必要。500座剧场台口宽度、观众厅容积有限，声桥扬声器吊挂点位、超低频与主扩的交叉覆盖稍有不慎就会出现前排声压过强、边座覆盖不足的问题。本项目用EASE4.4对125Hz~4000Hz各频段做声压级分布计算，主扩、补声、返送多组扬声器共同作用下的全开混响声压级介于约104~110dB且分布均匀，验证了一级指标可达，避免了装完再返工。

LED大屏与舞台灯光如何避免互相干扰？

答：三点：一是台口上方LED横幅屏与主屏的位置在深化设计阶段与灯光吊挂点位统一排布，避免灯具投光被屏体遮挡或屏面反光进入镜头；二是灯光控制系统采用DMX/网络协议独立组网，与大屏播放系统互不干扰；三是演出模式下面光、电脑灯的投射角度按屏面亮度重新校核，防止人物面部照度被屏背光拉低。

小剧场采用线性阵列扬声器是否必要？

答：必要且经济。线性阵列指向性强、远场衰减可控，声桥中央声道3只+台口左右声道6只的组合让中后区观众席获得均匀覆盖，配合台唇6只固定补声解决前区“声影”死角，再用4只流动返送保障舞台演区监听。相比传统点声源组合，线阵在有限吊挂高度下更容易满足一级声场不均匀度要求。

设备采购类项目为什么还强调深化设计？

答：采购清单只回答“买什么”，深化设计回答“装在哪、怎么装、装完达不达标”。本项目在设备到位前完成吊挂点位、承重校核、管线路由、供电容量的全套深化图纸，EASE仿真也属深化设计范畴。没有深化设计的采购项目常出现灯具与吊点错位、功放与线缆不匹配、大屏与幕布冲突等返工，最终拖延工期、推高造价。

舞台机械与灯光吊挂系统的安全如何保障？

答：吊挂点、吊杆与挂件按安全系数选型，锁具与保险装置齐全；舞台机械的卷扬、制动与限位装置按《舞台机械 台上设备安全》WH/T 28要求设置双重保护；完工后逐点做满载荷重试验并留存记录。本项目作为在用校园内的改造项目，吊装作业还与校方错峰安排，全程设警戒区。

这类工程如何验收？

答：按系统分层验收：扩声系统按GB/T 28048《厅堂、体育场馆扩声系统验收规范》实测最大声压级、传输频率特性、传声增益、声场不均匀度与总噪声级；灯光系统按WH/T 97《舞台灯光系统验收检测规范》核查调光、灯具与控制功能；LED屏按SJ/T 11141核查平整度、亮度与色度均匀性；电气部分按GB 50303查验接地与绝缘。全部指标形成书面检测记录，与竣工图纸一并移交校方。

七、避坑指南

误区1：只比灯具数量和功率，不看厅堂声学指标

答：灯具数量多不等于效果好。电视画面和现场观感取决于照度、色温一致性、显色指数与光斑质量，扩声则取决于最大声压级、传输频率特性等五项指标。本项目把文艺演出类一级指标写进采购与验收条款，用EASE仿真前置验证，避免“灯亮而不好用”。

误区2：LED大屏先采购后定位，与灯光音响抢台口空间

答：大屏位置直接影响声桥扬声器覆盖与面光投射。应先做台口剖面深化设计，确定声桥、面光、大屏、幕布四者的空间关系，再锁定大屏尺寸与安装方式，避免装完才发现屏体挡声器、遮光路。

误区3：扩声只配主扩音箱，忽略补声与返送

答：只上主扩会导致前区观众听感差、台上演员听不清伴奏。本项目配置台唇固定补声6只解决前区覆盖、流动返送4只+独立返送功放保障演区监听，主扩-补声-返送三层结构缺一不可。

误区4：会议模式与演出模式共用一套灯光不分工

答：会议要求面光均匀、无影、显色真实，演出要求电脑灯渲染气氛，两套需求不能混用。本项目中24台会议灯保障日常报告与教学活动，20台三合一电脑灯+6台图案切割灯承担演出效果，调光台分场景存储cue，一键切换。

误区5：功放与扬声器随意搭配，无远程监控

答：功放功率储备、阻尼系数与扬声器不匹配会烧单元或推不动；大型活动无人值守时故障发现滞后。本项目功放与扬声器按厂家推荐匹配，并配置功放远程监控管理软件，实时掌握每通道负载与温度。

误区6：吊挂件、吊杆用非标材料省成本

答：吊挂系统的安全系数是硬指标，非标吊环、自制挂件是重大安全隐患。本项目所有吊挂件按额定载荷选型并留足余量，施工中逐点检查、满载试验，杜绝“看起来很牢”的经验主义。

误区7：采购项目不留设计与验收文档，后期维保扯皮

答：设备类项目易出现“货到即完事”的心态。竣工图纸、设备清单、检测报告、操作手册缺一不可，本项目按系统分层验收并移交全套文档，为校方后续使用培训与维保提供依据。

八、规范依据

注：本项目2019年1月竣工，上述标准按同类工程设计、施工与验收的通用依据引用。
