一、项目概况

二、工程范围与系统组成

2.1 声学装修与隔声隔振：先控噪声、再做音质

演播厅是电视节目录制与直播的专用空间，其声学目标与普通厅堂不同：既要保证观众席与舞台的语言清晰度与音乐丰满度，又要把本底噪声压到演播级标准以下。本项目对一层演播厅及二层导播室、灯光音响控制室、编辑室、机房等附属用房同步实施声学装修：墙面采用吸声与扩散相匹配的构造（条形吸声板与扩散单元交替布置），控制混响时间与声场均匀度；对机房等噪声源房间做隔声隔振处理，隔断设备振动与空气传声路径；导播室、控制室面向演播厅设置隔声观察窗，保证制作人员在隔声条件下直观掌握现场情况。竣工后按《室内混响时间测量规范》GB/T 50076-2013、《通过语音传输指数客观评价言语可懂度》GB/T 12060.16-2017等标准进行声学检测，达到演播厅声学要求。

2.2 电视灯光吊挂系统：灯栅层＋吊杆的安全体系

电视灯光吊挂系统是演播厅影视灯光的骨架。本项目在演播厅顶部设置钢结构灯栅层，配合多道编号灯光吊杆，形成面光、顶光、侧光、逆光完备的布光位：灯具经专业吊挂件固定于吊杆，吊杆升降与定位由卷扬机构完成，线缆沿桥架与工艺配管敷设，杜绝散乱悬拉。灯光控制采用符合DMX512-A协议（WH/T 32-2008）的数字调光系统，实现灯具亮度、场景的精确调度。

2.3 扩声、显示与摄录编播：一体化工艺链

扩声系统按厅堂扩声设计规范配置观众厅扬声器与传声、调音、信号处理链路，重点保障会议发言与文艺演出两种使用场景下的语言清晰度，并控制啸叫风险；舞台设置LED显示屏作为背景与图文展示；摄录编播系统按电视演播工艺完成摄像机位、信号交换与编播设备的安装调试，使声学装修、灯光、扩声、显示与视频制作在同一空间内形成完整的节目生产链。

2.4 工艺配电、工艺接地与防静电地板

工艺系统与建筑系统分开是演播室工程的关键纪律：本项目单独敷设工艺配电回路与工艺接地系统，音频、视频、灯光设备按工艺接地要求单点接入，避免可控硅调光等设备通过地线窜入音频系统形成交流声干扰；设备区铺设防静电地板，工艺配管穿线整齐规范，为长期运行维护留下检修通道。

三、设计亮点与技术创新

3.1 EPC一体化：设计、采购、施工一个责任主体

项目采用EPC模式，由设计、采购、施工一体化的专业承包商对工期、质量、造价负总责。声学装修与灯光、扩声、视频等专业界面多、交叉频繁，一体化总包显著减少了设计变更扯皮与多分包协调成本，这也是本项目能在约4个月内完成的主要原因。

3.2 广电行业权威设计院的系统化设计

项目由中广电广播电影电视设计研究院负责设计——这是我国广播电视工程领域的权威设计机构。从演播厅工艺流程、房间配比到声学指标、灯光吊挂工艺，均按电视演播室的专业逻辑展开，避免了把演播厅当成普通多功能厅“降格设计”的常见错误。

3.3 钢结构灯栅层＋恒力吊杆：吊挂安全的核心

灯栅层钢结构按灯具荷载、吊杆自重与检修荷载整体计算，吊点与建筑结构可靠连接；活动吊杆配套恒力吊杆技术（赛佳影视器材专利之一），使吊杆在升降全程受力平稳、定位准确，兼顾使用灵活与吊挂安全，符合舞台机械“台上设备安全”的技术要求。

3.4 影视灯光按电视标准校核：照度、色温、显色

演播厅灯光不同于普通照明：面光照度需满足摄像机曝光要求，灯具色温需一致（避免画面偏色），显色指数需达标以还原人物肤色与舞美色彩。项目选用可变角度三基色柔光灯（赛佳专利产品）与影视聚光灯类灯具组合，柔光灯负责基础布光、光效柔和均匀，聚光灯负责重点造型，配合调光系统实现场景化调度，达到电视摄录对光线质量的要求。

3.5 声学检测闭环：以数据验收交付

项目不以“装完”为终点，而是按相关标准完成混响时间、本底噪声、隔声等项目的声学检测，以检测数据闭环验收，确保演播厅达到TeleVision Studio演播厅声学要求。

四、施工难点与解决方案

4.1 郊区场地条件下的大件运输与工期倒排

项目地处从化区温泉镇南平村，钢结构灯栅层构件、灯光吊杆、LED显示屏等大件运输受限，且整体工期仅约4个月。项目部按竣工节点倒排计划，大件构件预制化加工、分批夜间运输进场，装修与工艺安装流水搭接，保障了按期竣工。

4.2 灯栅层钢结构与吊杆的吊装安全

灯栅层在既有建筑屋面下施工，属于高处作业与动火作业交叉的高风险环节。施工前编制专项方案，对吊点、焊缝、索具逐项验收；吊杆安装完成后逐道做空载、负载与限位试验，试运行期间全程旁站，确保吊挂系统万无一失。

4.3 隔声隔振细部：观察窗、隔声门与穿墙管线

隔声效果往往毁于细节：本项目对隔声观察窗采用双层不同厚度玻璃与弹性密封构造，隔声门按门缝构造专门处理；所有穿墙风管、线管孔洞在穿线后用弹性隔声材料封堵密实，实现“墙体隔声量与门窗隔声量匹配”，不留声桥短板。

4.4 工艺接地与防交流声干扰

调光设备与音响设备同场运行，接地混乱极易产生交流声。施工中严格区分保护接地与工艺接地，音频系统单点接地、灯光强电与音频弱电线缆分槽敷设、交叉处垂直跨越，系统联调阶段实测无可闻交流声。

4.5 多专业交叉施工与检测整改

声学装修、灯光、扩声、显示、摄录编播多专业在有限空间内交叉作业。项目部按“先隐蔽后饰面、先吊挂后地面”的顺序组织流水，各专业工序交接单签字确认；声学检测发现偏差即时调整构造与安装工艺，直至全部指标达标。

五、实景与设计效果展示

以下为本项目设计效果图与竣工后实景照片（实景摄于2019年11月竣工后），供直观了解工程效果。

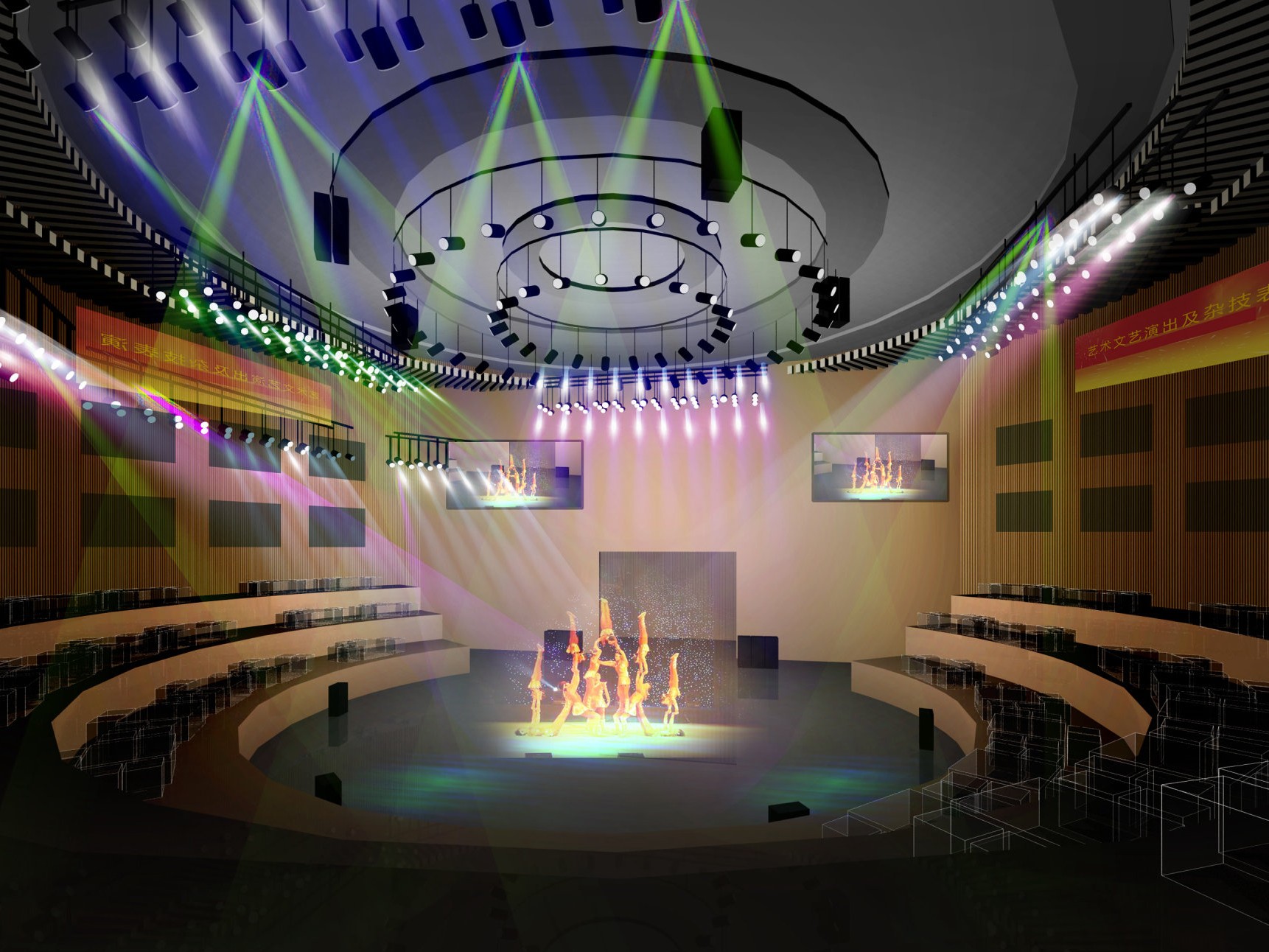

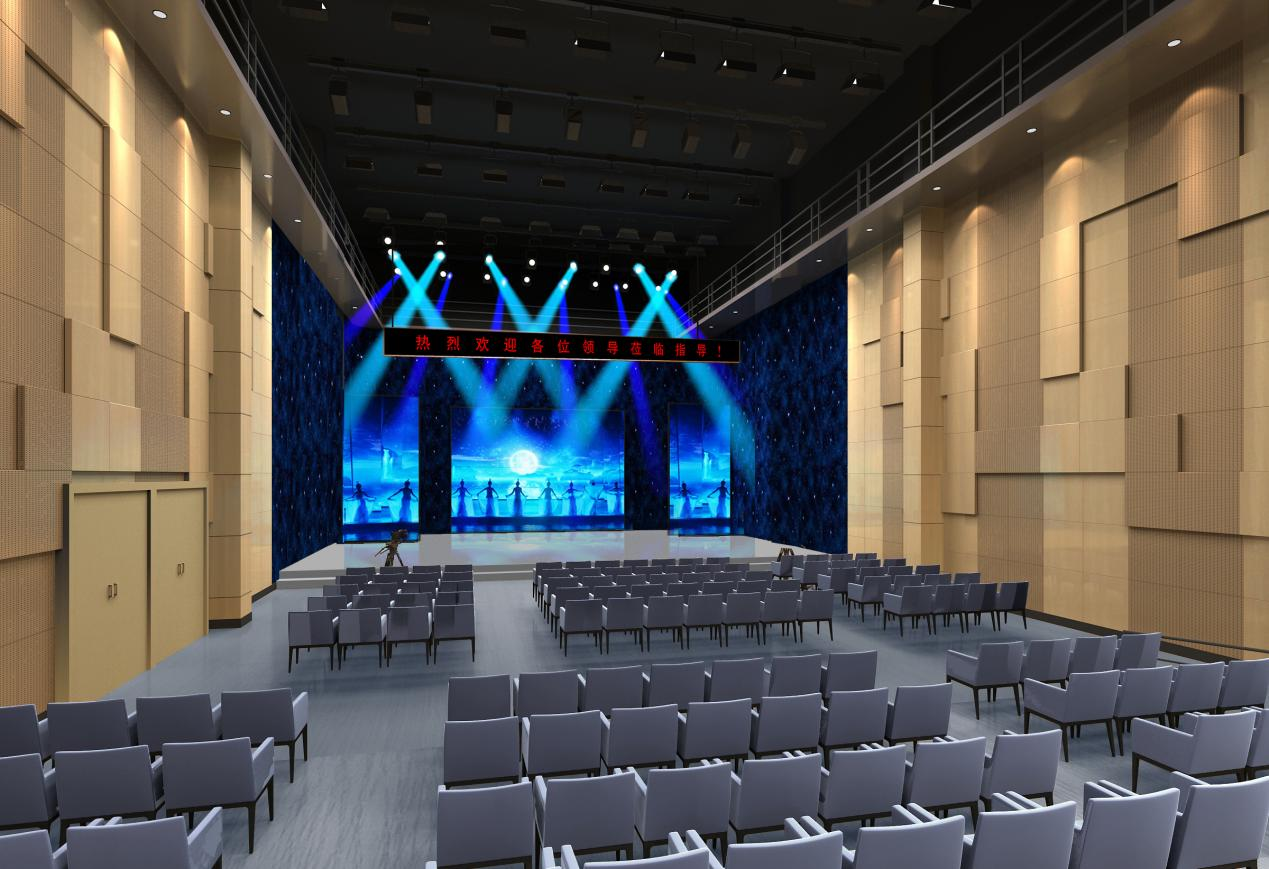

图：演播厅观众厅设计效果图（条形吸声墙面、舞台灯光与LED显示一体化设计）

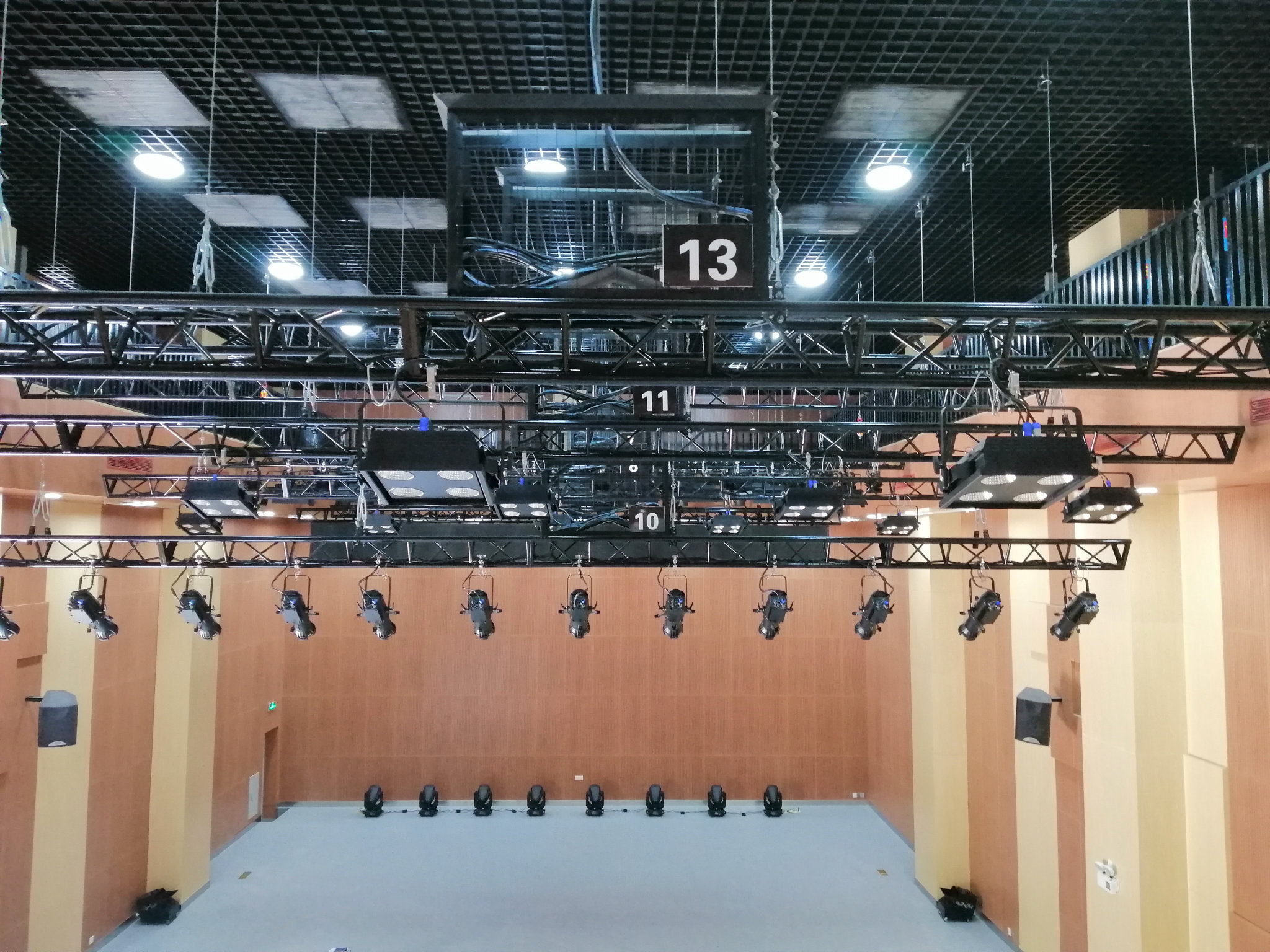

图：演播厅电视灯光吊挂系统实景：钢结构灯栅层与编号灯光吊杆、影视灯具阵列（摄于竣工后）

图：灯栅层多道编号吊杆与面光、顶光灯具布置全景（摄于竣工后）

图：演播厅舞台区实景：舞台幕布、主席台与顶部灯光吊挂层（摄于竣工后）

图：观众厅声学墙面与二层导播室、控制室隔声观察窗实景（摄于竣工后）

图：附属用房（导播室、控制室、编辑室）走廊隔声观察窗实景（摄于竣工后）

六、FAQ 常见问答

问1：南平文化活动中心演播厅项目为什么采用EPC模式？

答：演播厅工程横跨声学、灯光、扩声、显示、摄录编播多个专业，分包模式容易出现设计与施工脱节、界面纠纷和工期失控。EPC模式由一个责任主体对设计、采购、施工负总责，本项目约4个月竣工，正是得益于设计施工一体化带来的高效协同。

问2：演播厅声学装修和普通装修有什么区别？

答：普通装修以视觉效果为先，演播厅声学装修以混响时间、本底噪声、隔声量、语言清晰度等**声学指标**为先，墙面构造是按吸声、扩散性能计算的声学构件，施工完成后还须按GB/T 50076等标准进行声学检测验收，两者在设计逻辑、材料工艺与验收方式上完全不同。

问3：电视灯光吊挂系统的安全如何保障？

答：本项目采用钢结构灯栅层＋编号吊杆体系：灯栅层按灯具与检修荷载整体受力计算，吊点与建筑结构可靠连接；吊杆配套恒力机构升降平稳，安装后逐道做空载、负载与限位试验，并按舞台机械台上设备安全的相关要求验收。

问4：演播厅影视灯光与普通照明有什么区别？

答：影视灯光服务于摄像机成像：面光照度要满足曝光要求、灯具色温要一致、显色指数要达标，还需要面光、顶光、侧光、逆光的多位布光与场景化调光。普通照明只需满足视觉亮度，两者标准不可混用。

问5：导播室、控制室为什么要做隔声隔振处理？

答：导播、调音等制作岗位依赖监听判断节目声音质量，若本底噪声窜入将误导制作判断；机房设备的振动也会通过结构传入演播厅形成噪声。隔声观察窗、隔声门与隔振构造共同保证“制作房间安静、演播厅纯净”的双向隔离。

问6：演播厅扩声系统怎样保证语言清晰度、避免啸叫？

答：按厅堂扩声设计规范控制最大声压级、传输频率特性、声场不均匀度与传声增益四项指标；扬声器指向性对准观众席、避开传声器拾音角，配合均衡与反馈抑制处理，会议发言与文艺演出场景均能稳定使用。

问7：从化温泉镇地处郊区，演播厅还需要做严格隔声吗？

答：需要。郊区环境噪声虽然低于市中心，但雨噪、虫鸣、周边活动等仍是录制底噪来源；更重要的是演播厅内部空调、机房、灯光散热风机的噪声不可忽视。本项目仍按演播级本底噪声标准实施隔声隔振，保证节目录制质量。

七、避坑指南

误区1：把演播厅当成普通礼堂装修

答：正确做法是——演播厅必须按电视演播工艺设计房间配比、声学指标与灯光吊挂系统。只做“好看”的装修，后期补声学、补灯光的改造成本远高于一次做对。

误区2：灯光吊挂随意用桁架拉灯

答：正确做法是——散拉桁架受力不明确、定位不精确、线缆凌乱，存在坠落风险。规范做法是灯栅层钢结构＋编号吊杆，经荷载计算与验收试验后投用。

误区3：省略竣工声学检测

答：正确做法是——声学效果无法用肉眼判断，不检测就交付等于把风险转嫁给使用方。应按标准实测混响时间、本底噪声与隔声性能，用数据说话。

误区4：EPC模式下业主当“甩手掌柜”

答：正确做法是——一体化总包不等于业主免责：功能需求、工艺流程确认、关键节点验收仍需业主深度参与，否则竣工后才发现使用不便，返工代价高。

误区5：隔声观察窗用普通玻璃窗代替

答：正确做法是——普通窗的隔声量远低于隔声墙体，会成为隔声“短板”。应采用双层不同厚度玻璃、弹性密封的专业隔声观察窗，并与墙体隔声量匹配。

误区6：工艺接地与建筑接地混用

答：正确做法是——调光设备与音响设备共用混乱接地会产生交流声干扰。必须单设工艺接地系统，音频单点接地，强弱电分槽敷设。

误区7：灯具选型只看功率与亮度

答：正确做法是——电视画面还要求色温一致、显色指数达标、光效柔和无频闪。只比功率容易买回“亮而不可用”的灯具，拍摄画面偏色、人物肤色失真。

八、规范依据

本项目声学、灯光、扩声与电气工艺的设计、施工与验收，参照下列国家与行业标准执行（含官网案例页所列标准及同类演播室工程的通用依据；2019年竣工项目按当时有效版本实施）：
