一、项目概况

麻涌文化艺术中心位于广东省东莞市麻涌镇，是国内首个复合型、综合式、多功能的水乡文化综合体，设计灵感取自岭南名园“可园”，2018年被评为东莞市重点建设工程项目，2019年被评为广东省重点文化建设项目，建成后斩获2023年美国IDA国际设计奖铜奖、2022年广东商业创新发展优秀案例。赛佳承建的文化艺术中心直播中心项目，正是这座地标建筑中“会发声、要上镜”的核心专业空间。

二、工程范围与系统组成

本项目以450㎡ TVS演播室为核心，向四周延展出一条完整的节目生产链：录音室、配音室负责声音采集，编辑机房负责后期制作，播出机房负责播出控制，各技术用房与主演播室共同构成直播中心的声光环境体系。

2.1 演播室建筑声学装修

450㎡演播室按广播电视录（播）音室声学设计规范控制混响时间（RT60）与本底噪声（NR曲线）两项核心指标：墙面采用木质条形吸声构造与软包吸声层搭配，高频、中频、低频分频段吸收，避免“一吸到底”造成声音发干；顶面结合灯光吊挂需求设置吸声构造层；地面做隔振处理，切断楼内设备固体传声路径。围护结构重点处理隔声门、隔声观察窗与穿墙管线孔洞的密封，实现“演播室内安静、外部噪声进不来”的双向隔离。

2.2 影视灯光系统

演播室影视灯光按照度、色温一致性、显色指数（Ra）三大指标校核配置：主光区采用LED影视平板灯具提供基础面光，轮廓光、背景光分层布置，灯具经恒力吊杆/吊架挂装并可调角度；调光系统分区控制，满足新闻、访谈、综艺等不同节目的布光预设切换。所有吊挂点均经承重校核并设置保险装置，符合舞台机械台上设备安全要求。

2.3 XR演播室灯光设计适配

本项目案例页明确包含XR演播室灯光设计。XR（扩展现实）虚拟制作对灯光的要求远高于常规演播室：绿箱/蓝箱区域照度须均匀（区域照度差控制在允许范围内），灯具显色指数与色温须一致以避免抠像边缘溢色；实体布景区与虚拟区灯光衔接处要做无影过渡；灯具布置还需避开虚拟拍摄视锥与跟踪系统视野。设计阶段即按XR拍摄机位规划灯位，为后续虚拟制作升级预留条件。

2.4 配套技术用房与工艺配电

录音室、配音室按“低本底噪声+强吸声”设计，墙面蓝灰相间吸声板与穿孔板拼贴兼顾吸声性能与视觉效果；编辑机房、播出机房侧重设备散热、防静电地板与工艺接地，导控室与演播室之间设隔声观察窗保障导播视线与隔声双重要求。工艺配电与照明配电分路设计，接地系统按规范单独敷设，避免灯光调光干扰音频信号。

三、设计亮点与技术创新

3.1 可园文脉地标中的专业声学空间

麻涌文化艺术中心以“可园”为设计原型的黑白山水画建筑语言广受赞誉，而直播中心的专业声学空间则是这座文化地标“好用”的底座——再美的建筑，演播室录不干净、直播间噪声超标，文化服务就落不了地。项目在地标建筑的异形结构与装饰语言中嵌入标准化的声学构造，实现了建筑美学与声学功能的融合。

3.2 450㎡大空间的多场景兼容

450㎡的演播室可覆盖新闻直播、访谈录制、文艺节目、XR虚拟制作等多场景。声学设计按“以语音清晰为主、兼顾音乐节目”的混响时间取值，吸声构造分区布置并预留可变吸声条件，使同一空间在不同节目形态下都有合格的声学底子。

3.3 XR虚拟制作的灯光前瞻性

灯光系统按XR虚拟制作要求预留灯位与配电容量：蓝/绿箱区照度均匀度、灯具色温一致性、显色指数均按抠像拍摄标准校核，避免后期改造返工。这一设计思路让传统演播室具备了向XR演播室演化的硬件基础。

3.4 直播中心全链路声学一体化

从录音室到播出机房，“一房一策”的声学策略贯穿节目生产全链路：录音室强吸声保细节，配音室短混响保语言清晰度，编辑机房控制设备噪声保长时间工作舒适性，播出机房隔振保播出设备稳定运行。链路各环节噪声指标环环相扣，避免“前端录得好、后端毁于机房噪声”。

3.5 检测驱动的验收闭环

项目以混响时间、本底噪声、隔声量三项指标为验收主线，声学检测发现偏差即时调整构造与安装工艺，直至达标；灯光系统逐灯试亮、逐区校验照度与色温，配合业主完成联合验收（见验收现场实拍图），实现“装完即达标、交付即可用”。

四、施工难点与解决方案

4.1 文化综合体多专业交叉作业

直播中心装修与大剧院、图书馆等区域施工存在交叉界面，材料运输通道、作业时段均需统筹协调。项目部按“先隐蔽后饰面、先吊挂后地面”的顺序组织流水施工，各专业工序交接单签字确认，压缩了交叉等待时间。

4.2 灯光吊挂与声学构造协同

灯具吊挂点与顶面吸声构造、风管路由相互避让：先完成吊挂点承重校核与预埋，再封顶面声学构造层，避免后期开孔破坏吸声完整性；吊杆安装全部设置防松与保险装置，杜绝“看起来很牢”的经验主义。

4.3 多房间隔声链的薄弱点控制

直播中心房间密集，隔声性能取决于最薄弱环节：隔声门、隔声观察窗与墙体的隔声量须匹配，穿墙线缆孔洞逐个密封封堵。施工中对每樘门窗进行启闭密封检查，确保“墙体隔声量与门窗隔声量匹配”不出现短板。

4.4 空调噪声与工艺用电

采用低噪声空调末端并做消声软接与隔振支吊架，防止风道再生噪声毁掉本底噪声指标；工艺配电与调光设备分路，接地单独敷设，音频线路与强电桥槽分离敷设，把调光干扰挡在音频系统之外。

4.5 约70天工期倒排

2022年3月4日开工、5月12日竣工，全部声学装修与灯光调试压缩在约70天内完成：材料下单与深化设计前置、灯具与吊挂件提前备货、声学构造与灯光管线并行施工，最终按期交付并通过验收。

五、实景与设计效果展示

以下前4张为本项目设计效果图，后4张为竣工后实拍照片，忠实呈现直播中心各功能空间的声学装修与灯光效果。

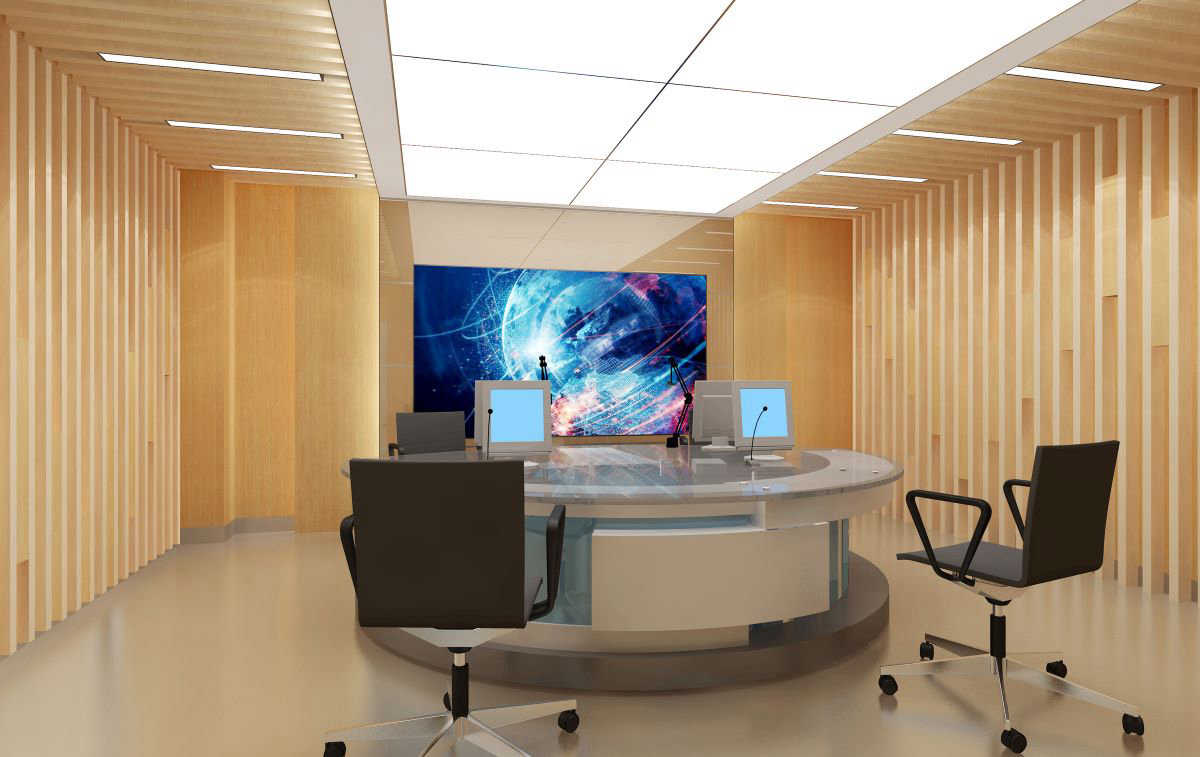

广播直播室设计效果图

播出机房设计效果图

编辑机房设计效果图

配音室设计效果图

录音室吸声墙实景（摄于竣工后）

编辑机房实景（摄于竣工后）

导控会议室实景（摄于竣工后）

验收现场实景（摄于竣工后）

六、FAQ常见问答

问1：450㎡的TVS演播室，混响时间一般怎么取值？

答：以语言类节目为主的演播室通常取0.8~1.0秒左右，综艺、音乐类节目可适当放宽。实际取值要结合房间容积、吸声材料分布与节目形态综合计算，建议委托专业声学设计单位做室内音质设计，并在竣工后实测验证。

问2：演播室声学装修和普通装修有什么区别？

答：普通装修解决“好看”的问题，声学装修解决“好用”的问题：要控制混响时间、本底噪声与隔声量三项核心指标，材料按吸声系数选型、构造按隔声与隔振要求施工，门窗与穿墙孔洞都是隔声薄弱点，验收以声学检测数据为准，而非目测观感。

问3：XR演播室灯光和常规演播室灯光有什么不同？

答：XR虚拟制作要求绿箱/蓝箱区域照度高度均匀、全系统色温一致、显色指数达标，否则抠像边缘溢色、画面失真；灯具位置还要避开虚拟拍摄视锥与跟踪系统。常规演播室布光规则不能简单照搬，需按XR机位重新规划灯位与配电。

问4：演播室影视灯光系统的吊挂安全要注意什么？

答：吊挂点必须经承重校核，吊杆与吊架设置防松装置和保险链，安装后逐点检查；调光台、硅箱等设备按规范接地。灯具在人员头顶上方运行，吊挂安全是演播室安全管理的重中之重。

问5：演播室工程一般多久能建成？

答：本项目450㎡演播室及配套技术用房约70天完成。常规200~500㎡演播室声光工程工期多在2~4个月，具体取决于房间数量、构造复杂程度与交叉作业条件；深化设计与材料下单前置是压缩工期最有效的手段。

问6：演播室验收要测哪些声学指标？

答：核心三项：混响时间（RT60）、本底噪声（NR曲线）、隔声量（墙体与门窗）。有扩声系统的还应测最大声压级、传输频率特性、声场不均匀度、传声增益等扩声特性指标；灯光部分验照度、色温一致性与显色指数。

问7：老写字楼里能不能改造成直播间或演播室？

答：可以，但要先评估三项先天条件：楼板与围护结构隔声潜力、空调与机电设备噪声源、设备运输与层高条件。临街或楼层内噪声源复杂时，可采用“房中房”浮筑构造提升隔声；评估越早，改造代价越小。

七、避坑指南

误区1：把建声装修当普通装修做

答：声学装修的材料选型、构造层次、门窗密封都有声学指标约束，按普通装修施工往往“装完一测全不合格”，返工代价远超设计费。找专业声学团队做室内音质设计是第一步。

误区2：灯具只比功率和价格

答：电视画面要求色温一致、显色指数达标、光效柔和无频闪，只比功率容易买回“亮而不可用”的灯具，拍摄画面偏色、人物肤色失真。应按照度、色温、显色三大指标选型。

误区3：吸声材料滥用，房间“吸成哑巴”

答：全屋满铺强吸声材料会让混响时间过短、声音干涩发死。吸声要分频段、分区域设计，保留适度活跃度，语音清晰与声音丰满并不矛盾。

误区4：忽视门窗与孔洞这些隔声短板

答：墙体隔声做得再好，一樘普通木门或一个未封堵的穿墙管孔就能让隔声量大打折扣。隔声门、隔声观察窗须与墙体隔声量匹配，孔洞逐一密封。

误区5：空调噪声毁了本底噪声指标

答：空调风机、风道再生噪声是演播室本底噪声超标的头号原因。应选用低噪声末端、做消声软接与隔振支吊架，并在装修前完成空调声学方案。

误区6：绿箱照度不均匀导致抠像失败

答：绿箱区域照度不均、色温混杂，抠像边缘溢色、人物轮廓发毛。抠像区要单独布光并实测均匀度，不能靠“多开几盏灯”解决。

误区7：低价中标后没有深化设计

答：只有设备清单没有深化图纸的项目，常出现灯具与吊点错位、管线与吸声构造冲突、配电容量不足等返工。深化设计前置，才能实现“先算后装、一次到位”。

八、规范依据

本项目为2022年竣工的广播电视演播室声光综合工程，以下现行标准作为同类演播室、直播间工程设计与施工的通用依据：
