一、项目概况

本项目业主为佛山电台，覆盖高明区、三水区两个区级直播区，属于在既有广播技术用房内实施的声学专项改造工程。

二、工程范围与系统组成

本项目为纯建筑声学专业工程，不含灯光、音响及机械系统，工程范围围绕直播室的声学环境展开，主要包括三大部分：

2.1 直播室隔声隔振处理

针对直播区所在楼层及新闻中心楼宇的噪声环境，对直播室实施隔声隔振处理：空气声隔声方面，对原有墙体增设隔声构造层，更换满足隔声量匹配要求的隔声门与隔声观察窗；固体声隔断方面，对与建筑主体连接的薄弱环节做减振断桥处理，切断空调风管、给排水及桥架穿墙处的固体传声路径。

2.2 声学装修深化设计

在改造施工前完成声学装修深化设计：结合直播室的房间比例与既有界面条件，确定吸声材料与构造的分布方案，控制混响时间（RT60）达到广播语音录制要求的偏低区间，同时抑制颤动回声与房间染色，使直播话筒拾取的声音干净、真实、无明显声缺陷。

2.3 声学装修改造施工

按深化设计图纸完成吸声墙板安装、隔声门窗更换、天花与地面声学构造施工及收边密封。改造期间直播区需保持日常播出，施工采取分间、分批的滚动组织方式，并做好成品保护与文明施工。

三、设计亮点与技术创新

3.1 改造工程先诊断、后设计

与新建项目不同，声学改造的前提是摸清既有房间的声学短板。本项目在深化设计阶段先对直播区的噪声来源、原有墙体门窗的隔声能力、房间混响状态进行排查诊断，再针对问题确定改造清单，避免盲目堆料。

3.2 隔声隔振遵循「断桥＋密封＋匹配」三原则

直播室隔声隔振的核心思路可归纳为三点：断桥——在原墙体内侧再造隔声构造层，构造层与建筑主体之间设置弹性减振连接，切断固体传声桥；密封——隔声门、隔声观察窗安装后做压缝密封，穿墙管线孔洞用声学密封材料封堵密实；匹配——门窗的隔声量与墙体隔声量相互匹配，避免出现「木桶短板」。

3.3 自研声学材料落地应用

项目中采用了公司自研的槽木穿孔吸声板、阻燃装饰吸声板等声学材料，配合隔声门、隔声观察窗等配套构件形成完整构造体系。这些材料与构件均为公司长期用于广电声学工程的成熟产品，吸声频谱与防火性能均有保障，避免了外购材料性能参差的问题。

3.4 不停播条件下的改造施工组织

广播直播全年无休，改造期间高明、三水两个直播区的日常播出不能中断。施工按「先非在用房间、后在用房间」的次序滚动推进，在用直播室与施工作业面之间设置临时隔声围挡，高噪声工序避开重点直播时段，实现施工与播出两不误。

四、施工难点与解决方案

4.1 既有建筑条件限制多

项目位于佛山新闻中心大楼内，直播区周边为其他办公与技术用房，材料运输、垂直搬运与作业时间都受限制。解决方案是提前规划运输路线与楼层保护，材料构件尽量在加工场地预制为成品模块，现场以装配为主，缩短现场湿作业时间。

4.2 隔声改造的密封细节

隔声效果往往败在细节：门缝、窗缝、插座盒、线缆穿墙孔任一处漏声，都会让整体隔声量大打折扣。施工中对每一处孔洞逐一登记、逐一封堵，隔声观察窗采用双层不同厚度玻璃加干燥剂空腔构造，窗框与墙体之间满填弹性密封材料，安装完成后逐间检查。

4.3 工期跨年度、工序穿插复杂

工程自2015年7月跨至2016年1月，期间叠加播出保障与节假日安排。项目部将隔声构造施工与声学装修饰面施工分为两个阶段穿插推进，先完成房间「外壳」的隔声与减振，再做吸声饰面与收边，既保证工序逻辑清晰，也为在用直播区的轮换腾出时间。

4.4 成品保护与文明施工

直播区设备昂贵、线缆密集，施工前对保留设备与桥架逐项遮蔽保护，每日收工清运建筑垃圾，避免粉尘进入在用机房，改造完成后交出整洁可直接投入使用的直播环境。

五、实景效果展示

以下实景照片取自项目交付后的直播区现场，可以看到吸声墙板、隔声观察窗与直播台的整体效果：

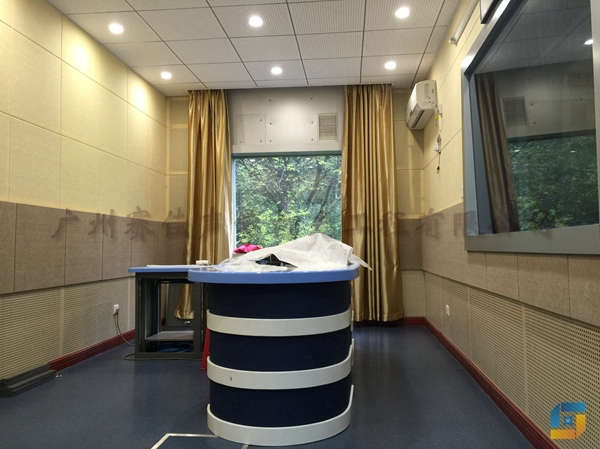

佛山电台直播区直播室声学装修实景：圆形直播台与吸声墙板

直播室内采用米色吸声墙板与木质线脚收边，圆形直播台居中布置，观察窗一侧与控制室相邻，界面处理干净利落，为话筒拾音提供了低混响、低染色的声学底子。

直播室直播台与话筒阵列：槽木吸声墙与灯带天花

直播台话筒阵列一字排开，背后为槽木吸声墙与灯带天花。墙面吸声构造有效抑制了颤动回声与低频驻波，多位嘉宾同时直播时人声分离度良好。

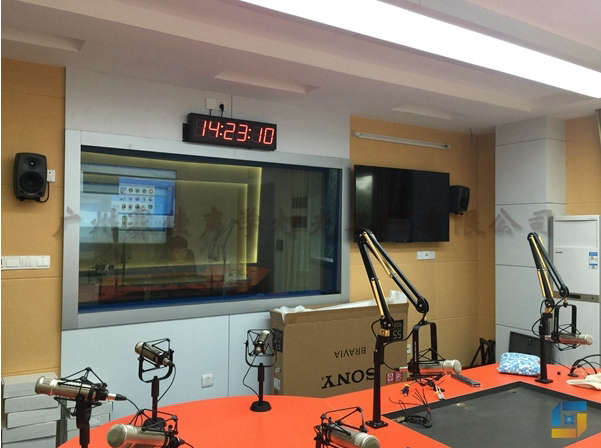

直播室隔声观察窗、墙面监听音箱与直播台

大面积隔声观察窗连通直播室与导控侧，双层玻璃构造兼顾隔声量与通透视野，窗上方设置时钟方便直播计时，墙面监听音箱与直播台形成完整的播出工作面。

六、FAQ 常见问答

以下针对广播电台直播室声学装修改造中最常被问到的问题进行解答。

问1：广播直播间声学装修和普通装修有什么区别？

答：普通装修解决的是美观与耐用，直播室声学装修解决的是声音质量：要通过吸声构造把混响时间控制在语音录制要求的偏低区间，通过隔声构造把室外与楼宇噪声挡在门外，同时抑制颤动回声与房间染色。两者用的材料、构造和验收标准完全不同，普通装修队通常不具备声学深化设计与施工能力。

问2：直播室隔声隔振具体做什么？

答：隔声针对空气声：墙体增设隔声构造层、安装隔声门与隔声观察窗、封堵穿墙孔洞；隔振针对固体声：对与建筑结构连接的构件做弹性减振断桥，削弱设备振动与楼上撞击声通过结构传入直播室的路径。两者配合才能把本底噪声压到广播播出的要求以下。

问3：改造工程和新建工程在声学处理上有什么不同？

答：改造工程必须先诊断：既有房间的墙体构造、门窗状况、管线走向都是既成条件，只能在其基础上针对性地补隔声层、换门窗、做吸声界面；新建工程则可以从房间比例、房中房结构开始整体规划。改造的难点在于条件受限和不停播施工，对深化设计与施工组织的要求更高。

问4：直播室的混响时间和本底噪声应控制在什么水平？

答：语言类直播房间一般要求混响时间控制在0.3至0.4秒左右的偏低区间，保证语音清晰干爽；本底噪声按广播电视录播用房的噪声控制曲线要求执行，通常需要达到很低的NR评价数。具体目标值应根据房间用途、面积和标准要求在深化设计中确定并通过实测验收。

问5：隔声观察窗有什么构造要求？

答：直播室观察窗是隔声链条上的关键环节，通常采用双层不同厚度玻璃、中间留空气层并充干燥剂的构造，玻璃之间避免平行以抑制共振，窗框内填吸声材料，窗框与墙体之间用弹性密封材料满填。窗的隔声量必须与墙体匹配，否则墙体做得再厚，声音也会从窗户这个短板漏进去。

问6：声学装修深化设计包括哪些内容？

答：一般包括：房间声学目标的确定（混响时间、本底噪声、隔声量）、吸声与扩散材料在各界面的分布设计、隔声门窗选型与节点大样、管线穿墙的声学密封节点、灯光空调等机电专业的配合预留，以及竣工后的声学实测验收方案。深化设计图纸是施工与验收的直接依据。

问7：声学改造施工期间如何保证电台正常播出？

答：核心是分区滚动施工：先施工非在用的直播间，完成一间交付一间；在用直播室与作业面之间设临时隔声围挡；高噪声工序避开直播时段，必要时安排在夜间或节目间隙；对保留设备与线缆做成品保护。本项目即按此方式实现施工全程不停播。

七、避坑指南

以下是广播直播室声学改造中常见的认识误区，项目建设方在选择方案与承建方时应特别注意。

误区一：把直播室声学装修当成普通装修来做

纠正：直播室声学环境是播出口质量的源头。用普通装修思路施工，混响失控、串音漏声，后期再用软件处理也无法找回干净的原始拾音，返工代价远高于一次性按声学标准做好。

误区二：只做吸声不做隔声

纠正：吸声材料改善的是房间内部的声音，挡不住外部噪声。直播室必须先隔声后吸声：先把外界与邻室的噪声隔在外面，再谈室内的混响控制，次序颠倒等于白做。

误区三：隔声只靠砌厚墙，忽视断桥与密封

纠正：隔声量取决于整个系统的短板。墙体再厚，门缝窗缝漏声、管线孔洞直通、构造与主体刚性连接传声，实测隔声量照样不达标。断桥、密封、匹配三个环节缺一不可。

误区四：观察窗随便采购安装

纠正：普通玻璃窗的隔声量与声学墙体相差悬殊，直接留出大破绽。观察窗必须按隔声构造专门设计制作，并与墙体隔声量匹配，双层不同厚度玻璃加弹性密封是基本要求。

误区五：改造工程不做诊断直接开工

纠正：不查清原有墙体构造、噪声来源与房间声缺陷就施工，容易隔错地方、白花预算。改造前应完成声学诊断，按问题清单确定隔声、隔振、吸声的改造部位与做法。

误区六：施工中不封堵穿墙孔洞

纠正：空调管、线缆、桥架穿墙留下的孔洞是隐蔽的漏声通道，住户后期往往才发现串音。应在施工过程中逐一登记孔洞、逐一做声学密封，并在隐蔽验收时检查确认。

误区七：验收只看外观不测声学指标

纠正：声学工程的质量要用数据说话。竣工验收应包含混响时间与本底噪声等实测项目，对照设计目标核验；只看表面平整美观就签收，等于放弃了质量把关。

八、规范依据

本项目为2015年实施工程，正文所述为同类广电声学工程的设计、施工与验收通用依据。主要标准如下：

九、服务地区

广州赛佳声学灯光工程有限公司面向国内外承接电台直播间、融媒体中心、演播室、录音棚、礼堂报告厅等声学装修与声光系统工程，重点服务华南、华东、华中、西南地区；在佛山本地可覆盖禅城、南海、顺德、高明、三水等各区，可提供从声学诊断、深化设计到施工交付与实测验收的一站式服务。
