广西玉林人民广播电台融媒体广播直播中心声学装修、灯光系统、视频系统、云平台系统

一、项目概况

本项目为在用广播电台内的整体改造升级工程：在广西玉林人民广播电台现有场地内，将传统广播直播间升级为集studio直播室、录音棚于一体的融媒体广播直播中心，同步建设声学、灯光、视频、云平台四大系统。

二、工程范围与四大系统组成

本工程的实施内容覆盖studio直播室声学装修深化设计及实施、直播室灯光系统深化设计及安装调试、直播室视频系统深化设计及安装调试、云平台系统深化设计及安装调试、录音棚声学装修深化设计及实施、电视灯光吊挂系统安装调试与隔声隔振处理，四大系统一体化交付、统一验收。

2.1 声学装修系统：直播室与录音棚的建声底座

建筑声学是整个融媒体直播中心的「底座」。本项目对studio直播室与录音棚分别进行声学装修深化设计与实施，并同步完成隔声隔振处理：直播室以语言清晰度为核心目标，控制混响时间与本底噪声，保证播音员、主持人的声音干净、饱满、无染色；录音棚面向节目录制，对安静度与吸声均匀性提出更高要求。墙面采用吸声板与扩散构造组合，地面铺设隔振构造，顶棚做吸声吊顶，门窗选用隔声门与隔声观察窗，穿墙孔洞逐一密封，从源头切断空气传声与固体传声两条路径。

2.2 灯光系统与电视灯光吊挂系统

可视化直播要求直播间灯光同时满足「入镜好看」与「广播好用」：本项目对直播室灯光系统进行深化设计及安装调试，按照电视灯光的思路对照度、色温一致性、显色指数（Ra）进行校核，让主持人面部光线均匀自然、画面通透；同时完成电视灯光吊挂系统安装调试，灯具吊挂点按景别与机位统一规划，承重、防火与安全冗余按GY 5045-2006（含强制性条文）执行。赛佳在影视灯光领域拥有恒力吊杆、可变角度三基色柔光灯等自研专利，为本项目灯光吊挂的安全性与光效可控性提供了硬件支撑。

2.3 视频系统：广播可视化的影像链路

直播室视频系统按「拍摄—切换—监看—输出」的链路进行深化设计及安装调试：机位按直播台景别与背景台标墙规划，画面信号接入导播切换与监看环节，为广播节目的网络视频直播、短视频二次生产提供稳定的影像源。视频点位、线缆路由与供电在声学装修阶段即完成预埋预留，避免后期开孔破坏隔声构造——这也是「先设计、后施工」一体化交付的价值所在。

2.4 云平台系统：融媒体内容的生产分发中枢

云平台系统是融媒体广播直播中心的「大脑」：承担节目内容的云端汇聚、生产、审核与多平台分发，让同一档直播节目可以同时触达广播频率端、网络音频端与视频直播端。本项目完成云平台系统深化设计及安装调试，将云端系统与本地直播间设备打通，并同步规划机房散热、供电隔离与线缆管理，保证系统长期稳定运行。

三、设计亮点与技术创新

3.1 隔声隔振「断桥＋密封＋匹配」三要素

玉林电台直播中心位于在播电台楼内，隔声隔振是本工程的第一难点。项目按「断桥＋密封＋匹配」三要素组织设计：断桥——地台、墙体与吊顶设置弹性隔振层，切断固体传声路径；密封——隔声门、隔声观察窗与穿墙孔洞逐一密封，消除漏声缝隙；匹配——门窗隔声量与墙体隔声量相互匹配，避免「短板效应」让整面墙的隔声投入被一扇门废掉。三要素落实到位，直播室的本底噪声与相邻区域串扰才能稳定受控。

3.2 直播室与录音棚「一房一策」的声学目标

直播室与录音棚虽同属一个中心，声学目标却并不相同：直播室以语言清晰度优先，采用较短混响、强吸声背景，让语音通透扎实；录音棚以录制质量优先，对本底噪声与吸声均匀性要求更严，并兼顾早期反射声的控制。项目对两个房间分别建立声学设计目标、分别选材与构造，避免「一套做法套两个房间」的同质化错误。

3.3 可视化直播灯光的三项硬指标

可视化直播的灯光验收看的是硬指标：照度满足摄像机灵敏度需求、色温全场景一致（避免画面偏色）、显色指数（Ra）足够高（还原真实肤色）。本项目灯具按这三项指标统一选型与布光，配合恒力吊杆实现灯具高度与角度的平稳调节，让直播画面「开箱即用」。

3.4 声光电与云平台的一体化深化设计

传统工程中，声学装修、灯光、视频、云平台常由多家单位分包，接口扯皮、返工率高。本项目由赛佳一家完成四系统一体化深化设计：声学构造预留灯光吊挂与视频点位、管线综合排布避免交叉、供电按灯光/视频/云平台分路隔离、接地系统统一规划，从设计源头消除系统间的干扰与冲突。

四、施工难点与解决方案

4.1 在播电台环境下的不停播施工

电台直播不能停。项目采用分区施工、错峰作业的组织方式：与在播区域相邻的作业安排在节目空档或夜间低噪时段，高噪声工序提前申报并做好临时隔声围挡；每日收工前完成成品保护与场地清洁，确保施工期间电台日常播出「零影响」。

4.2 四大系统交叉作业的工序统筹

声学装修未干透就装灯具、视频点位临时开孔，是融媒体项目最常见的返工原因。项目按「建声先行、管线预埋、设备后装、联调收口」的顺序统筹工序：声学装修与隔声隔振处理最先完成，灯光吊挂件与视频/云平台线缆在装修阶段同步预埋，设备安装全线跟进，最后集中完成四系统联合调试，避免交叉破坏。

4.3 隔声细节决定成败

隔声工程的成败在细节：隔声门的门缝密封与门槛构造、隔声观察窗的双层玻璃厚度搭配与解耦安装、空调风口的再生噪声（配消声器/消声弯头）、线缆穿墙孔洞的密封填塞——本项目对每一处细节单独验收，凡密封不达标立即返工，确保隔声构造「设计多少、落地多少」。

4.4 约76天工期的进度管控

项目自2019年2月22日开工、5月9日完工，工期约76天。为保证进度，深化设计与材料排产前置启动，吸声板、隔声门等定制构件按施工顺序分批到场；灯光、视频、云平台设备安装与声学装修搭接流水作业；预留完整联调窗口，最终按期一次性交付。

五、设计效果展示

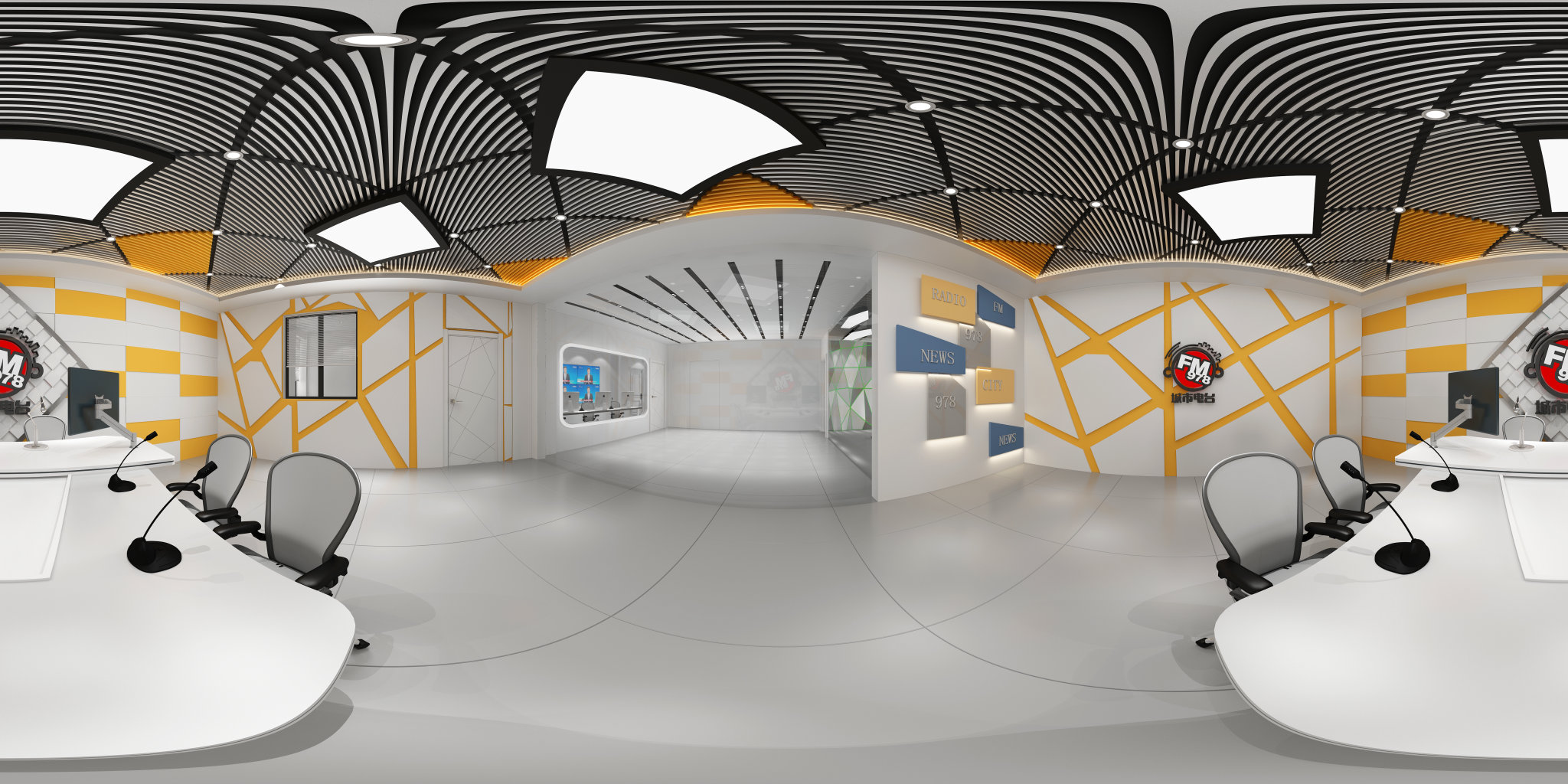

以下为本项目直播区的设计效果图。直播室以黑橙条形吸声天花与白色频率台标背景墙构成主视觉，弧形直播台与人体工学座椅兼顾画面呈现与播音操作舒适度；全景效果图可见直播区、背景台标墙与相邻功能区的整体空间关系。

广西玉林人民广播电台融媒体广播直播中心直播室设计效果图：条形吸声天花＋频率台标背景墙＋弧形直播台

广西玉林人民广播电台融媒体广播直播中心全景设计效果图：直播区与背景台标墙的整体空间关系

六、FAQ常见问答

问1：融媒体广播直播中心与传统广播直播间有什么区别？

答：传统直播间只需要「好听」，融媒体直播中心还要「好看、可分发」：它在传统直播间基础上叠加了可视化灯光、视频采集切换与云平台分发能力，建成后同一间直播室可以同时产出广播频率信号、网络视频直播流与短视频素材。相应地，其声学装修、灯光设计与设备配置也比传统直播间复杂得多。

问2：直播室声学装修为什么不能等同于普通装修？

答：普通装修解决「好看好用」，声学装修解决「声音干净准确」。直播室墙体、吊顶、地面要按隔声吸声构造专门设计，门窗要用隔声门与隔声观察窗，空调要做消声，任何一处孔洞缝隙都会让本底噪声超标、串音进画面。按GY/T 5086-2012等广电行业标准做的建声工程，与普通装修是完全不同的两个专业。

问3：什么是隔声隔振处理？直播中心为什么必须做？

答：隔声处理对付空气传声（说话声、环境声），隔振处理对付固体传声（脚步、设备振动沿结构传递）。电台楼内人员走动、设备运行、街道交通都会通过建筑结构传入直播室，只有「断桥＋密封＋匹配」三要素落实到位，直播室才能获得安静、可控的录音环境。

问4：广播直播中心的灯光系统和普通照明有什么不同？

答：普通照明只要求「够亮」，直播灯光要按电视画面标准校核照度、色温一致性与显色指数，还要配合机位景别布光、支持平稳调节。此外灯具吊挂涉及安全承重，须按GY 5045-2006的强制性条文设计与安装，这是普通照明工程不涉及的内容。

问5：云平台系统和声学装修有关系吗？

答：看似无关，实则相关。云平台设备需要机房空间、散热与供电，其线缆要穿墙进入直播区——如果装修阶段不预留路由与孔洞密封方案，后期开孔会破坏隔声构造；供电不隔离还会给音频系统带来噪声干扰。所以云平台应在一体化深化设计中与建声同步规划。

问6：直播室和录音棚为什么要分开设计声学目标？

答：直播室面向语言播出，追求清晰、通透、短混响；录音棚面向节目录制，对安静度、吸声均匀性和声音层次的要求更高。两个房间的面积、功能、使用方式不同，混响时间与本底噪声目标也不同，「一套做法套两个房间」必然导致其中一个房间的效果打折。

问7：融媒体直播中心改造一般需要多长时间？

答：以本项目为参考：在用电台楼内完成直播室与录音棚声学装修、灯光、视频、云平台四系统建设，从开工到完工约76天。工期主要受深化设计周期、定制声学材料排产与在播环境下的作业时段限制影响；具体项目需结合面积、房间数量与系统规模评估。

七、避坑指南：融媒体直播中心建设七大误区

误区一：融媒体直播中心就是「简单装修＋买设备」

纠正：融媒体直播中心的核心竞争力在建筑声学——没有安静的房间与准确的混响，再贵的传声器和调音台也救不回来。正确顺序是先建声、后设备，两者一体化设计。

误区二：隔声就是把墙做厚

纠正：隔声是系统工程，单靠加厚墙体性价比很低。固体传声要靠弹性隔振层「断桥」，缝隙漏声要靠门窗密封，构件之间还要隔声量匹配。墙再厚，一扇普通木门就能让努力归零。

误区三：直播室灯光只要够亮就行

纠正：直播画面看的是照度、色温一致性与显色指数三项指标。色温混用会让画面偏色，显色指数不足会让人脸发灰。可视化直播的灯光必须按电视标准选型布光，而不是按日常照明习惯装灯。

误区四：灯具吊挂随便打膨胀螺栓就行

纠正：吊挂安全是人命关天的强制性条文事项。吊挂点须按顶棚结构核算承重，配合恒力吊杆等专业吊挂设备并做防坠落措施，按GY 5045-2006强制性条文执行，严禁无核算施工。

误区五：视频系统可以装修完再补装

纠正：视频机位、线缆路由、供电点位都要在声学装修阶段预埋预留。装修完再开孔装摄像头，破坏隔声构造不说，走线外露还直接影响画面背景观感。

误区六：云平台设备进机房就行，与装修无关

纠正：云平台牵动机房散热、供电隔离、接地与穿墙路由四个环节，任何一环没在建声阶段规划好，后期都会以「噪声干扰」或「破坏隔声」的形式还债。

误区七：验收只看「效果好不好」，不看指标

纠正：验收应量测混响时间、本底噪声等声学指标（按GY 5022-2007等方法），灯光核照度与色温，视频核链路与信号质量。「看着不错」不等于「指标达标」，指标达标才能保证长期播出质量。

八、规范依据

九、服务地区

广州赛佳声学灯光工程有限公司面向国内外承接融媒体中心、广电直播室、演播室、录音棚、礼堂报告厅的声学装修与灯光、视频系统建设，重点服务华南、华东、华中、西南地区。
