江门气象局放映室声学设计

一、项目概况

本项目业主为江门市气象局，功能定位为影院（气象科普宣传放映），施工内容为声学、灯光工程。房间室内尺寸为高×宽×长＝4.5m×5.9m×11.7m，室内面积69.03平方米，室内容积约310.6立方米，属于典型的小容积长方形放映空间。

表1 项目基本情况

二、工程范围与系统组成

本项目施工内容为声学、灯光工程，即以建筑声学装修为主体、配套影院功能照明的一体化交付。具体可分为两个子系统。

2.1 建筑声学装修系统

声学装修围绕“隔声—吸声—扩散”三条主线展开：围护结构上采用FSB专业隔声门等隔声构件，切断室内外声音传播路径；顶面、墙面结合TL低频陷阱与天籁二次余数扩散板，分别针对低频驻波与中高频声场均匀度进行处理；地面配合放映厅座椅布置，形成完整的观影声环境。

2.2 影院灯光系统

作为科普宣传放映室，照明既要满足散场、清洁、维护时的功能照明，又要营造观影氛围：顶部采用嵌入式筒灯与灯槽洗光相结合的方式，观影状态下以低亮度、防眩光的间接照明为主，避免光源直射银幕产生眩光，同时兼顾走道安全。

表2 工程范围与系统组成

三、设计亮点与技术创新

3.1 小容积房间的体形与驻波分析

本房间长宽高为11.7m×5.9m×4.5m，长宽比接近2:1。小容积房间轴向驻波密集，尤其长轴方向的低频驻波容易造成座位区“某些位置轰鸣、某些位置发闷”的不均匀听感。设计阶段即按房间尺寸进行轴向驻波频率估算，将TL低频陷阱优先布置在长轴两端墙面及墙角等声压级叠加最大的位置，从源头削减驻波能量，而不是等装修完成后再“补救”。

3.2 TL低频陷阱：给低频“减负”

TL低频陷阱是一种针对低频段能量的专用吸声构造，通过深腔共振与阻尼吸声结构，吸收普通薄板软包无法企及的低频声能。对于69㎡的放映室而言，低频治理直接决定了影片中雷声、音乐低音等效果的“干净程度”——低频干净了，对白才不会被“糊”住，这也是影院声学与普通会议室声学最大的差别之一。

3.3 天籁二次余数扩散板：吸声之外的另一半答案

如果墙面全部做强吸声，房间会变得“死寂”，声音发干、包围感丧失。本项目在侧墙与后墙布置天籁二次余数扩散板（QRD扩散体），利用二次余数序列的沟槽深度变化，将入射声波在宽频带内打散、均匀反射到整个座位区。吸声与扩散按比例搭配，既控制了混响时间，又保留了影院应有的空间感与包围感，这是小房间声学设计的核心配比艺术。

3.4 FSB专业隔声门：隔声链上最薄弱的一环

隔声工程遵循“木桶效应”——整体隔声量取决于最薄弱的构件。普通房间门隔声量通常不足20dB，而经过隔声设计的墙体可以达到更高的隔声量，若门不配套，墙体投入再多也形同虚设。本项目采用FSB专业隔声门，门扇自带隔声构造，配合门缝密封条与落底构造，使门的隔声能力与墙体相匹配，实现“断桥＋密封＋匹配”的完整隔声链。

3.5 声学与灯光的一体化深化

放映室顶部既要布置吸声吊顶与灯槽，又要避免灯具、检修口破坏声学构造的连续性。设计阶段将灯位、开孔位置与吸声吊顶分格一并深化，灯具嵌入处做声学收口，避免留下漏声缝隙，也避免后期开孔返工，实现声学与装修照明一次成型。

四、施工难点与解决方案

4.1 难点一：小空间低频能量集中

小房间低频波长与房间尺寸接近，驻波叠加明显。解决方案：以TL低频陷阱覆盖墙角与长轴端墙等低声阻抗区，配合扩散板改善整个座位区的低频均匀度，实测听感上消除了明显的“嗡嗡”共鸣（以竣工调试听音评价为准）。

4.2 难点二：隔声门洞与穿线孔的密封

门洞周边与空调、线缆穿墙孔洞是漏声高发区。施工中对门洞周边间隙用弹性密封材料逐层填实，穿墙孔洞做隔声封堵，杜绝“看似装了隔声门、实际四处漏声”的情况。

4.3 难点三：办公院内施工的噪声与秩序管理

项目位于气象局办公大院内，施工期间需保障单位正常办公。施工按时段组织，产噪工序集中安排并提前报备，材料运输避开办公高峰，做到文明施工、工完场清。

4.4 难点四：声学与灯光工序交叉

吊顶内声学构造、灯槽、线路交叉密集。通过先深化图纸、确定灯具与开孔定位，再按“隔声基层—声学构造—灯光安装—饰面收口”的顺序流水作业，避免相互污染与返工。

五、设计效果展示

说明：本项目交付资料中保存的为设计效果图与设计图纸，未留存竣工验收后的实景照片，本文如实以设计图纸呈现，不冒充实景。

放映厅设计效果图：银幕端、阶梯式沙发座椅与顶部灯槽照明

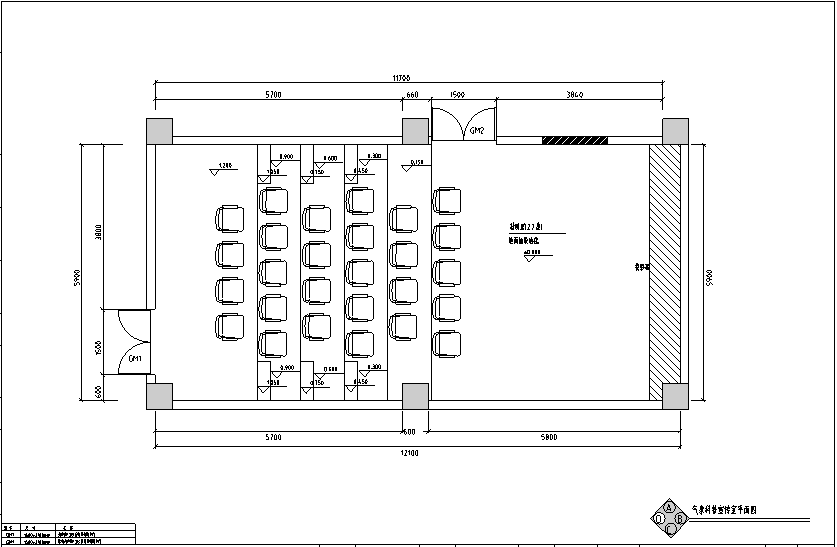

放映厅平面布置图（设计图纸）：银幕端、座位分区与吸声构造布置

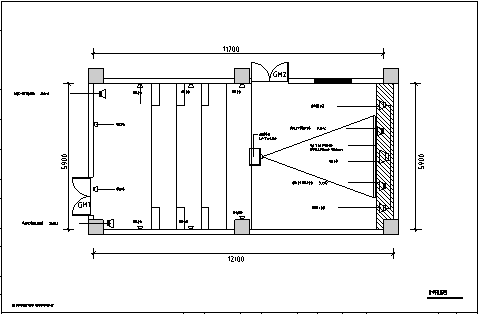

声学立面布置图（设计图纸）：墙面吸声、扩散构件与扬声器点位

墙体剖面大样图（设计图纸）：隔声、吸声构造分层做法

六、FAQ：关于放映室与影院声学的常见问答

问1：69㎡的小房间做影院声学，最难的是什么？

答：最难的是低频。小容积房间轴向驻波密集，低频能量在墙角和长轴端墙叠加，容易出现局部轰鸣或发闷。本项目通过TL低频陷阱优先治理墙角与端墙，再以扩散板均匀化整个声场，是小空间影院声学行之有效的处理顺序。

问2：TL低频陷阱是什么？为什么小房间特别需要它？

答：TL低频陷阱是一种深腔共振加阻尼结构的专用低频吸声构造，对普通软包难以吸收的低频声能特别有效。小房间低频驻波强，如果不做低频治理，再多的中高频吸声板也解决不了“轰轰”的共鸣，因此它几乎是小型放映室、视听室的标配。

问3：二次余数扩散板和普通吸声板有什么区别？

答：吸声板把声能吸收转化为热能，让声音变“安静”；二次余数扩散板则按二次余数序列设计沟槽深度，把入射声波打散后均匀散射到各个方向，在降低染色和颤动回声的同时保留空间感。影院侧墙、后墙“吸声＋扩散”按比例搭配，才是正确的做法，一味满铺吸声板会让声音发干。

问4：隔声门为什么不能用普通防盗门代替？

答：隔声遵循木桶效应，整体隔声量取决于最薄弱构件。普通防盗门门板薄、门缝不密封，隔声量有限；专业隔声门有专门门扇构造、密封条和落底设计，隔声能力才能与隔声墙体匹配，否则墙体做得再好，声音照样从门缝进出。

问5：影院类房间的混响时间应该怎么控制？

答：与音乐厅追求较长的混响不同，影院以对白清晰度为先，混响时间通常按相关设计规范中电影院（放映厅）的推荐范围取较短值，并控制低频段混响不超标。具体取值需结合房间容积、座位数由专业声学设计确定，切忌凭感觉堆吸声材料。

问6：放映室为什么要专门做灯光设计？

答：放映环境对照明有两个特殊要求：一是观影时不能有直射银幕的光线，否则产生眩光、破坏画面对比度；二是散场与维护时需要足够的功能照明。本项目采用嵌入式筒灯与灯槽间接照明结合，观影模式低亮度防眩光，兼顾走道安全。

问7：机关单位做声学改造项目，验收要准备什么？

答：建议在合同阶段就明确声学指标与验收方法，按相关国家标准进行竣工检测与资料归档，包括隐蔽工程记录、材料进场检验、声学检测报告等。赛佳在同类机关、事业单位项目中均按“深化设计—隐蔽验收—竣工检测”的流程交付，便于业主审查备案。

七、避坑指南：影院声学装修常见误区

误区1：吸声材料铺得越多越好。

答：过度吸声会让声音发干、缺乏包围感，影片效果反而变差。正确做法是按目标混响时间计算吸声量，吸声与扩散搭配布置，重点位置优先处理一次反射声与低频。

误区2：只盯墙面，忽略门洞与孔洞密封。

答：隔声是系统工程，一个未封堵的穿线孔就能明显拉低整体隔声量。门、窗、空调管洞必须逐个做隔声密封，并与墙体隔声量匹配。

误区3：只看效果图下单，不核材料性能参数。

答：吸声系数、防火等级、环保指标都应在合同与材料进场环节核对。声学材料同时要满足建筑内部装修防火要求，室外观影类封闭空间尤其不能忽视。

误区4：灯光与声学施工顺序随意。

答：先装灯后做声学构造，容易在吸声吊顶上随意开孔，破坏构造连续性并造成漏声。应先深化图纸统一定位，再按基层—构造—安装—收口的顺序施工。

误区5：低频不好就盲目加大音量或加装低音炮。

答：驻波未治理时加大低音输出，只会让峰谷更突出。应先做低频陷阱与摆位优化，再谈设备升级，声学环境是“1”，设备是后面的“0”。

八、规范依据

本项目为影院（放映）功能的小型观演空间，设计、施工与验收参照下列国家及行业标准的通用要求执行：

表3 主要规范依据
