江汉大学多功能演播厅建筑声学装修及电视灯光安装调试建设项目

一、项目概况

江汉大学坐落于湖北省武汉市，是一所由湖北省与武汉市共建的综合性大学。本项目位于该校J16教学楼A区404教室，在标准教学楼的空间条件下再造一间专业演播厅，同时保留观众席排演功能，实现“一间教室、多种用途”。项目基础信息如下表：

二、工程范围与系统组成

别看只是一间教室的改造，演播厅麻雀虽小、五脏俱全。按官网实施内容的表述，本项目包含三大板块：多功能演播厅建筑声学装修及电视灯光深化设计及安装调试、演播控制室建筑声学装修深化设计及安装、电视灯光吊挂系统安装调试工程。落到房间与系统上，具体如下表：

从竣工实拍与设计效果可以看到各系统的完成形态：演播厅一侧是绿箱抠像景区，另一侧是挂有“新闻演播”LED背景与蓝色播音桌的新闻景区，两者同台布置、一线贯通；观众席为阶梯式红色座椅排布；顶面采用黑色格栅吊顶，影视灯具经恒力吊杆成阵列吊挂其下——三类界面各司其职，共同支撑“演、播、录、看”四种使用状态。

三、设计亮点与技术创新

3.1 教学楼教室到演播厅的空间置换

在教学楼里做演播厅，第一道题是空间置换：普通教室的层高、开间与结构荷载都是按教学需求设计的，而演播厅需要足够的棚上空间吊挂灯具、需要进深组织景区、需要观众席视线的阶梯抬升。设计上把J16教学楼A区404教室及其相邻空间整体纳入改造范围，观众席沿阶梯逐排升高，舞台区保留完整进深，灯具吊挂层与格栅吊顶在原顶之下另行组织，“(不动结构的前提下重塑空间秩序)”。这种“螺蛳壳里做道场”的改造方式，对用地紧张、无法新建场馆的高校尤其有参考价值——一间教室的面积，换来一间可长期使用的专业演播厅。

3.2 双景区布局：绿箱抠像与新闻演播一线贯通

本演播厅最具实用价值的布局，是把绿箱抠像景区与新闻演播景区放在同一舞台面上。虚拟节目录制时用绿箱：主持人站在绿幕前，后期把绿箱区域替换成任意虚拟背景，一间房就能录出“演播室大片”的效果；新闻播报类节目则切到新闻景区，LED背景屏、播音桌一应俱全，开机即录。两个景区共享同一套灯光吊挂系统与观众席，录完一档新闻、稍作调整即可转入下一档节目，场地利用率成倍提高。对高校而言，这正好匹配教学排课的特点——不同班级、不同课程内容可以在同一时段并行使用不同景区。

3.3 建筑声学构造与混响时间控制

演播厅的声学目标介于语言类演播室与文艺类厅堂之间：既要保证“新闻播报”的语言清晰度，又要兼顾节目录制时的声音质感。设计上按中短混响取值，墙面以吸声板构造为主、局部配合扩散处理，避免平行墙面之间的颤动回声；顶面结合灯具吊挂需要采用格栅吊顶，其上布置吸声材料，让顶面也成为有效的吸声界面。观众席区在非满场状态下与舞台区的吸声配比统一调校，使满场录节目与平时空场排练的听感差距尽量收窄。全部构造做法遵从先控噪声、再做音质的顺序——先隔断教学楼走廊、相邻教室的传声路径，再在厅内组织吸声与扩散。

3.4 电视灯光深化设计与恒力吊杆吊挂系统

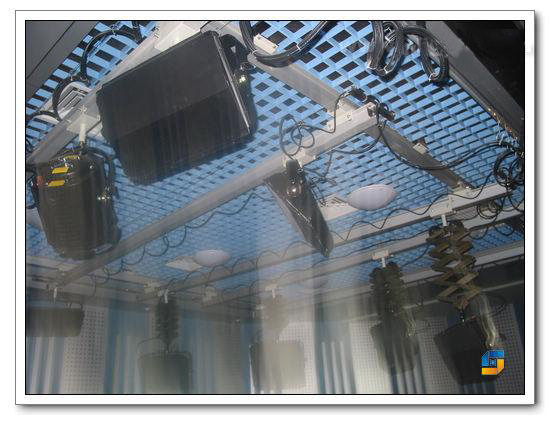

电视灯光是本项目区别于普通声学装修项目的核心板块。设计阶段按“电视灯光系统设计规范”的思路完成深化设计：面光、侧光、逆光与景区效果光分层布置，满足新闻景区人物布光的照度与色温一致性要求，兼顾绿箱抠像对灯光均匀度的苛刻要求。灯具全部通过剪刀式恒力吊杆吊挂于格栅吊顶之下——这种剪叉式结构内置恒力弹簧机构，灯具可在任意高度自锁悬停，收纳时贴顶、使用时下放到位，既满足不同节目形态的布光高度需求，又不侵占观众席上方的净空。公司在影视器材领域积累的恒力吊杆、可变角度三基色柔光灯等专利技术，为该系统的选型、安装与调试提供了成熟的产品支撑。从竣工实拍可以看到，数十台影视灯具沿吊杆阵列整齐排布，构成演播厅顶面最具辨识度的风景。

3.5 演播控制室：隔声观察窗与导控环境

演播控制室是导演、摄像、音响人员工作的地方，也是本项目实施内容中单独列出的板块。控制室与演播厅之间设隔声观察窗，采用双层不同厚度玻璃、周边做隔声构造，与墙体隔声量匹配，保证导播在录制过程中能听清监听信号而不受演播厅大声压串扰；室内墙面按控制室的声学要求做吸声处理，让监听音箱的声音准确到达导播耳朵。控制室虽小，却是整个演播流程的“指挥中枢”，其声学品质直接影响导播判断与成片质量。

四、施工难点与解决方案

4.1 寒假窗口与54天工期组织

项目2014年12月19日开工、2015年2月10日竣工，全部工期约54天。这段时间高校陆续放假，恰好是施工的黄金窗口，但也是压力最大的时段——2月10日完工意味着必须赶在春节之前交付，中间还横亘着材料供货的年末节奏问题。项目按“深化设计—材料备货—基层施工—设备安装—系统调试”的顺序倒排工期：深化设计在开工前完成，吸声构造与吊挂件在12月底前备齐进场，元旦前后完成基层与隔声构造，1月集中进行灯具吊挂与电气施工，2月上旬完成联调并交付。声学材料在广州基地完成预制加工，现场装配化安装，最大限度压缩了现场作业时间。

4.2 教学楼内施工：荷载、消防与低扰动

在既有教学楼内施工，约束远多于新建场馆。灯具吊挂系统数十个吊点的荷载必须逐一核算，传递到教学楼楼板上的集中荷载需要与建筑结构条件核对，必要时做分散承托处理；施工现场位于校园建筑内，动火、油漆等作业严格遵守消防管理；施工时段避开教学楼仍在使用的区域，材料运输走专用通道，最大限度减少对校园秩序的扰动。改造类项目的工程管理，一半在技术、一半在现场组织——本项目把吊点预埋、管线敷设与吸声基层的工序穿插安排，避免了重复打开封闭面的浪费。

4.3 隔声细节：门缝、观察窗与穿墙孔洞

隔声工程的经验规律是“短板效应”——墙体做得再好，一扇漏声的门或一个未封堵的线盒就能让整面墙的隔声量失效。本项目对演播厅入口门加装密封条并做门槛落地处理，控制室观察窗采用双层不同厚度玻璃匹配墙体隔声量，灯光电气管线穿墙孔洞全部用弹性材料封堵，空调风口做消声处理。所有这些细节都在封闭饰面之前完成隐蔽验收，确保隔声体系不留缺口。

五、实景效果展示

以下图片包括本项目设计效果图两张与建设收尾阶段实拍两张，均取自公司项目档案。效果图与实拍一一对应，可以直观看到从设计方案到落地成型的还原度。

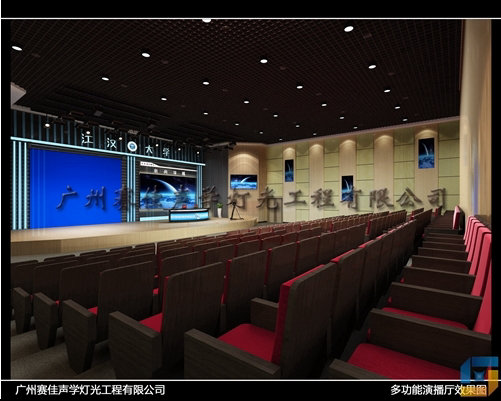

多功能演播厅设计效果图（正面视角）：江汉大学LED背景、新闻演播景区、阶梯观众席与格栅吊顶灯具阵列

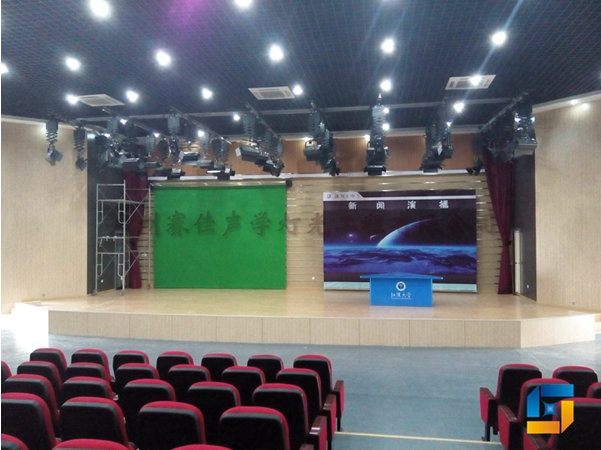

建设收尾阶段实拍：绿箱抠像景区与新闻演播LED背景同台布置，恒力吊杆影视灯具阵列吊挂中，播音桌带江汉大学校徽

多功能演播厅设计效果图（舞台视角）：木纹吸声板墙面、阶梯观众席与黑色格栅吊顶

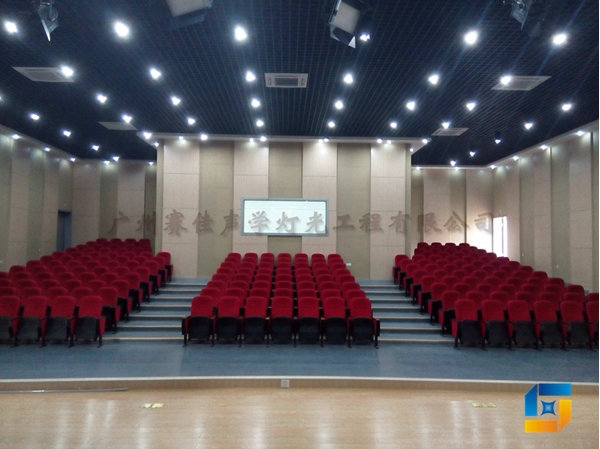

竣工实拍：阶梯观众席红色座椅与木纹吸声板墙面，格栅吊顶嵌入筒灯完成照明

四张图片串起了一条完整的空间逻辑：设计阶段把绿箱区、新闻景区、观众席与灯光吊挂四个要素在一张图里统合，施工阶段逐项落地，最终交付的演播厅与设计高度一致——绿箱负责虚拟、LED负责播报、看台负责观摩录制、吊杆负责灵活布光，一间教室由此获得四种能力。

六、FAQ常见问答

问：教学楼的普通教室能改造成演播厅吗？

答：可以，但必须解决三个前提：一是空间条件，教室层高要能满足灯具吊挂与散热，进深要能组织景区和观众席，本项目把J16教学楼A区404教室及相邻空间整体纳入改造来满足这一条件；二是结构荷载，影视灯具加吊挂系统的荷载要逐一核算并传递到结构构件上；三是声学环境，教室的隔声、混响都不满足演播要求，需要整体重做声学构造。三个前提都落实后，教学楼改演播厅不仅可行，而且是高校盘活既有空间的高性价比做法。

问：演播厅声学装修和普通报告厅装修有什么区别？

答：核心差别在混响时间与噪声控制的目标上。报告厅以语言扩声为主，混响取中短值即可；演播厅则要同时服务电视录制——电视声音是经话筒拾取再回放的，房间混响过长会被一并录进素材、后期无法去除，本底噪声也会在话筒里被放大。因此演播厅的吸声量通常更大、对空调与设备噪声的控制更严，还要为绿箱抠像区保留安静的低噪声底子。简单说，报告厅是给人听的，演播厅是给话筒听的，标准完全不同。

问：绿箱抠像区要同时满足哪些声学和灯光条件？

答：声学上，绿箱区要求混响短、本底噪声低，保证同期声干净可用；灯光上，绿幕照度必须均匀，色温与人物布光一致，否则后期抠像会出现绿边、噪点或抠不干净。本项目把绿箱背景与两侧吸声墙面统一设计，灯具经恒力吊杆灵活调度，可按每档节目的机位重新布光。抠像质量是灯光、声学、绿幕工艺三件事的乘积，任何一项掉链子都会在第一次正式拍摄时暴露。

问：电视灯光吊挂系统是什么？会不会有坠落风险？

答：电视灯光吊挂系统是演播厅顶面用于悬挂、升降灯具的专用机械设施，本项目采用剪刀式恒力吊杆：剪叉结构内置恒力弹簧，灯具可在行程内任意高度自锁悬停，不靠电机抱闸也能保持位置。安全的关键在吊点——每个吊杆固定在结构构件上并按灯具重量加安全系数核算荷载，与装饰吊顶脱开。相比之下，把灯具随意固定在轻钢龙骨装饰吊顶上才是真正的隐患，那是装饰面层，不是承重结构。

问：演播控制室为什么也要做声学装修？

答：控制室是导播、音响师决策的地方，他们依据监听音箱的声音判断成片质量。如果控制室本身混响长、有染色，监听声音就不准，导播做出的均衡与音量判断都会跑偏。控制室与演播厅之间的隔声观察窗同样重要——双层不同厚度玻璃加隔声构造，既隔绝演播厅的大声压，又保证视野清晰。可以说，控制室的声学品质决定了整场录制的“判断基准”，绝不能省。

问：多功能演播厅的混响时间应该怎么取值？

答：原则是“中短混响、兼容多用途”。纯语言演播室混响可以更短，音乐类厅堂则偏长，而教学用多功能演播厅通常取两者之间偏短的值，再靠吸声构造的分区调整来适配不同节目形态。本项目墙面以吸声板为主、顶面格栅上布置吸声材料，观众席与舞台区统一调校，使新闻播报的语言清晰度与一般节目录制的声音质感都能兼顾。具体数值应由声学设计根据房间体积与用途计算确定，不宜照搬别家经验数字。

问：江汉大学多功能演播厅是哪家公司承建的？后续还有合作吗？

答：该项目由广州赛佳声学灯光工程有限公司承建，公司业绩表编号NO.222，施工内容为声学、灯光工程，2014年12月19日开工、2015年2月10日竣工。此后赛佳与江汉大学保持长期合作：2019年完成江汉大学军运会男子排球馆灯光音响系统及声学构件采购与服务项目，2021年、2025年又相继承担江汉大学师生服务中心大楼楼宇广播与中庭声学功能提升项目的设计服务。如需演播厅、录音棚、礼堂类项目咨询，可致电020-86299208。

七、避坑指南

误区一：演播厅装修就是“普通装修加买灯具”。

演播厅的灵魂在声学与灯光的系统设计：混响时间、本底噪声、照度、色温、显色指数是一组互相牵制的指标，必须由专业深化设计统一权衡。先按普通装修把墙顶做完再买灯具，往往发现吸声过量或不足、吊挂点缺失、配电容量不够，返工成本远高于前期设计投入。本项目从深化设计阶段就把声学构造与灯光吊挂合图处理。

误区二：绿箱就是刷一面绿漆。

抠像绿幕对面漆的色度、均匀度、反射率都有要求，刷漆不匀、颜色偏差都会造成后期抠像瑕疵；绿箱与墙面、地面的转角要做圆弧过渡，消除拍摄夹角阴影。更常见的问题是绿箱区被当成普通角落对待——声学上不做低噪声处理，录出来的同期声带空调噪声与混响尾巴，后期无解。绿箱是“工艺件”，不是涂装件。

误区三：灯具随便挂在吊顶龙骨上。

装饰吊顶的龙骨是为吊顶自重设计的，承载力远不足以悬挂影视灯具，且灯具加恒力吊杆的动荷载会远超静荷载预算。正确做法是灯具吊杆独立固定在结构构件或专用转换层上，逐点核算荷载。本项目数十个吊点逐一核对结构条件后才施工，剪刀式恒力吊杆的恒力机构只解决高度调节，不改变吊点承载的责任。

误区四：控制室观察窗用普通单层玻璃。

普通单层玻璃窗的隔声量与做了隔声构造的墙体完全不匹配，会成为整面隔墙的隔声短板，导播在控制室里会被演播厅的监听声音干扰，演播厅里也能听到控制室的讨论声。观察窗应采用双层不同厚度玻璃、周边做隔声构造、与墙体隔声量匹配，玻璃之间留空腔并做吸声处理。小细节决定隔声体系的成败。

误区五：教学楼改造不必核算楼板荷载。

演播厅的灯具阵列、吊挂系统、活动座椅的荷载与普通教室差别很大，未经验算就在楼板上组织灯具吊挂或设备布置，可能埋下结构安全隐患。改造项目应在方案阶段调取原建筑结构资料，吊点与重载设备位置逐一核对，必要时由结构专业复核。本项目在J16教学楼内施工前即完成荷载梳理，吊点全部落在结构可靠位置。

误区六：寒假抢工可以先封板再做调试。

声学与灯光系统的隐蔽验收必须放在封闭饰面之前：吊点荷载、隔声构造、管线封堵一旦被封进吊顶与墙内，整改成本极高。正确顺序是基层验收—管线安装—隐蔽验收—封闭饰面—系统调试。寒假工期能压缩的是单道工序时间，不能颠倒工序本身，否则开学前交付的只是一个“没法用的空壳”。

误区七：吸声材料的防火性能可以后补证明。

演播厅属于人员密集的室内场所，墙面顶面吸声材料必须满足建筑内部装修设计的防火要求，燃烧性能等级不达标的材料无论吸声多好都不能用。材料进场时核验燃烧性能检测报告，与装修防火规范逐项对照，把防火要求写进深化设计而不是事后补证明——这既是验收要求，更是师生安全的底线。

八、规范依据

本项目于2014年底至2015年初实施，其声学与灯光设计、施工及质量控制，参照下列现行国家标准与行业标准执行（所列标准亦为同类演播厅工程的设计、施工与验收通用依据）：
