大别山商务会所Karaoke TV卡拉OK室声学装修影院设备/私家影院系统设计及安装调试

一、项目概况

本项目位于广州白云大道某商务会所内，业主为广州大别山商务有限公司。两间卡拉OK室相邻布置：Karaoke TV 1室内尺寸高2.5米×宽5.27米×长6.88米，面积约36.26平方米；Karaoke TV 2高2.5米×宽6.13米×长7.97米，面积约48.86平方米。功能定位为卡拉OK室，并按私家影院视听室标准集成放映与环绕声还原系统。据公司业绩档案（NO.203），本期「多功能报告厅、KTV室」声学、灯光、音响工程于2014年7月18日开工、2014年8月10日竣工，本文聚焦其中两间卡拉OK室。项目基本信息如下表：

二、工程范围与系统组成

娱乐空间工程绝不是「摆对音箱、装几盏灯」这么简单。本项目的工程范围覆盖声学装修、隔声工程与影音灯光系统多个板块，各系统环环相扣、缺一不可，具体组成如下表：

2.1 建筑声学与隔声工程

声学装修决定包房音质的「下限」。两间包房墙面采用吸声与扩散交替布置的复合构造：话筒指向区与第一反射区布置高效吸声层，抑制话筒回授与颤动回声；侧墙中后段与沙发后墙布置天籁二次余数扩散板，把演唱声与音乐声的反射打散为均匀散射声场，让沙发各个座位的听感保持一致；墙角与低频声压集中区布置TL低频陷阱，吸收低频能量、压平驻波。天花以星空幕结合造型灯槽，绒面幕体同时承担顶面吸声功能。

隔声方面按「质量＋密封＋断桥」原则处理：两间包房相邻，中隔墙做独立强化构造并内填隔声棉，切断固体传声桥；出入口选用FSB专业隔声门，多重密封结构与墙体隔声量相匹配，避免「墙做得再好、一开门全漏音」的短板效应；空调风口、管线穿墙孔洞逐一做隔声封堵与消声处理，防止风管成为包房之间的「串音走廊」。

2.2 放映与5.1声道环绕声还原系统

影像系统按私家影院标准配置明基BenQ TH750投影机：根据两间包房6.88米/7.97米的进深与主要观看位距离，核算幕布尺寸与投射比，确定吊装点位与镜头偏移，并在封板前预埋电源与信号管线，避免后期明装走线破坏饰面。

还音系统以SELE卡包音箱及配套功放构建5.1声道环绕声还原：左右主声道分置幕布两侧，中置声道对准主聆听区，环绕声道沿侧墙高位布置，超低音按房间长边驻波分布选择摆位；片源端由先锋BDP-320蓝光播放机提供高清片源输出。安装完成后逐声道校准电平与延时，使观影声场包围自然、K歌人声动态充足，一套还音同时服务两种场景。

2.3 卡拉OK点歌与话筒系统

点歌链路采用视易S66点歌系统，3T硬盘本地曲库容量充足、点播响应快，依托触摸点歌屏即可自助点唱；话筒选用RAS GT-01无线话筒，接收机远离音箱与调光设备布置，减少射频与电源干扰；话筒通道加入反馈抑制处理，配合吸声构造把啸叫风险压到最低。K歌链路（点歌机、无线话筒、效果处理、功放）与观影链路在信号层独立敷设，场景切换一键完成。

2.4 效果灯光系统

灯光系统按舞台灯光标准安装调试：IOS水晶魔球与小型激光灯等效果灯具布置于天花舞动区上方，光束扫向座席与舞动区，避开投影幕与点歌屏视线；配合造型灯槽的氛围光，预设K歌、观影、派对等多个灯光场景，与点歌系统联动切换。所有灯具吊挂件独立固定于结构层，线路按强弱电分离原则敷设并可靠接地，兼顾效果与用电安全。

三、设计亮点与技术创新

3.1 两间包房、两套参数：差异化声学设计

两间包房面积相差约35%（36.26㎡对48.86㎡），长宽比例不同，共振频率分布与混响体积也截然不同。设计上不做「一套方案复制两间」：48.86㎡的大包房按更大体积配足吸声量与扩散面积，避免低频拖尾、人声发浑；36.26㎡的小包房净高仅2.5米，顶面以星空幕结合吸声构造控制垂直方向反射，音箱摆位按各自长边驻波分布单独测算。最终两间房音色风格统一、听感各自最优，这是规模化经营场所声学设计的要点。

3.2 星空幕＋低频陷阱＋二次余数扩散板：小房间的声学组合拳

KTV包房最怕「嗡、轰、啸」三个字：低频驻波让房间嗡嗡作响，过量反射让人声轰头，话筒与音箱位置关系稍有不慎就啸叫。本项目用一组组合拳对症下药：TL低频陷阱布置在墙角与声压集中区，用深层吸声构造消耗低频能量、压平驻波峰值；天籁二次余数扩散板按二次剩余序列设计沟槽深度，把反射声均匀散射，撑开声场又不过量吸收；星空幕绒面基座承担天花吸声并压低顶面反射。一「吸」一「散」一「隔」配合，小空间也能唱得亮、听得清、不轰头。

3.3 「卡拉OK＋私家影院」双模式一体设计

会所包房白天需要安静的商务接待，晚场需要气氛热烈的K歌与派对。本项目把两条链路装进同一间房：观影模式下，投影＋5.1声道环绕声还原电影声场，星空幕关灯后的暗环境正好是投影画面的「加分项」，顶面反光少、黑色下潜好；K歌模式下，视易点歌系统＋卡包音箱＋效果灯光联动，一键切换场景。两条链路信号独立、互不迁就，一间房实现两种经营场景，提升包房坪效。

3.4 相邻包房的隔声匹配设计

两间包房共用一道中隔墙，是串音风险最高的部位。设计上中隔墙按双面双层板＋隔声棉的独立构造处理，两侧墙体不做刚性连接；两间房的门错位布置，避免「门对门」形成直接漏声通道；FSB专业隔声门的隔声量与墙体构造匹配，空调风口做消声处理。隔声链条上每一环的隔声量相互匹配、不留短板，相邻包房同时营业互不干扰。

四、施工难点与解决方案

4.1 难点一：相邻包房串音与整体隔声

商务会所营业时两间包房常同时使用，中隔墙与门的隔声性能直接决定客人体验。施工中对中隔墙实行「独立构造＋逐板密封」：龙骨与原结构脱开，板缝错位、边缘用隔声密封胶处理；安装隔声门时逐樘调整门缝密封条的压缩量；管线穿墙处随开随封，杜绝「先开洞后补封」的侥幸做法。完工后通过相邻包房同时播放音乐实测串音情况，逐项整改到位。

4.2 难点二：2.5米净高天花上的声学与灯光整合

两间包房净高均只有2.5米，天花要同时容纳星空幕、造型灯槽、水晶魔球、激光灯与空调风口，排布密度高。设计阶段以天花布置图统筹各专业：灯位避开吸声幕面的连续区域，风口做消声处理并避开话筒主要拾音区，检修口藏在造型灯槽内侧。施工按「先风管、再灯具、后幕面」的顺序组织，避免交叉污染与返工。

4.3 难点三：营业场所改造的工期与工序组织

据公司业绩档案，本期工程2014年7月18日开工、同年8月10日竣工，工期仅二十余天。商业空间改造必须与整体经营节奏配合：施工前完成材料集中备料与深化放线；声学构造、水电隐蔽、封板、饰面按流水段组织；设备安装与调试集中在装修收尾阶段插入，压缩整体工期。工序上坚持「湿作业在前、声学材料进场在后」，避免吸声材料受潮受损。

4.4 难点四：多系统联调与交付

点歌、放映、环绕声、话筒、灯光五条链路在交付前统一联调：逐声道校准电平与延时，标定投影画面几何与焦距，设置话筒效果与反馈抑制参数，录入灯光场景并与点歌系统联动测试；同时对会所运营人员做日常使用与简单排障培训，确保交付即可开业使用。

五、设计效果展示

以下为本项目两间卡拉OK室的设计效果图与设计图纸。需要如实说明的是：该商业项目交付资料中未留存竣工验收后的实景照片，以下为设计方案阶段的效果渲染图与施工图纸，供了解空间声学构造与装修风格参考。

大别山商务会所卡拉OK室设计效果图：星空幕天花与投影观影区（设计效果图）

大别山商务会所卡拉OK室设计效果图：造型天花与氛围灯带（设计效果图）

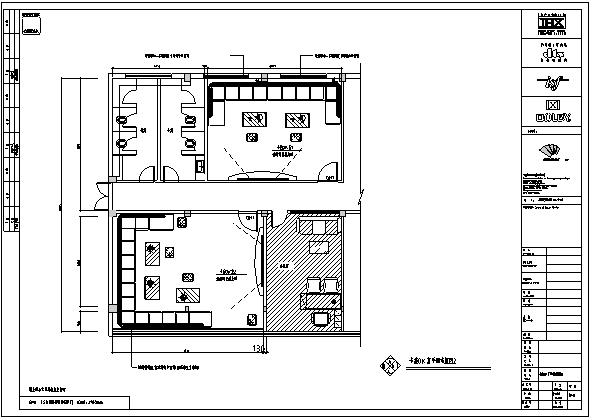

大别山商务会所卡拉OK室平面布置图（设计图纸）

大别山商务会所卡拉OK室天花布置图（设计图纸）

从效果图可以看到，包房以深色系为主调：天花为星空幕与造型灯槽结合，墙面以暗纹饰面与吸声/扩散构造交替布置，L型转角沙发环绕茶几形成围合式座席区，前端为投影幕与点歌屏；平面布置图显示两间包房相邻布置、共用走道与后勤空间，天花布置图则记录了灯位与顶面声学单元的对应关系。整体氛围贴合商务会所「夜场＋待客」的场景定位。

六、FAQ 常见问答

商务会所KTV包房的声学装修和普通装修有什么区别？

普通装修解决「好看」，声学装修解决「好听」与「不扰邻」。KTV包房内人声动态大、低频能量强，若只做常规软包，房间会偏「嗡」、话筒易啸叫、包房之间串音明显。专业声学装修按房间尺寸计算吸声量与混响时间，用低频陷阱治理驻波、用扩散板打散反射声，并用专业隔声门与密封构造把隔声做实，是娱乐场所经营体验的基础设施。

36㎡和49㎡两间包房，声学处理有什么不同？

两间房长宽不同，驻波频率与混响体积也不同，不能「一套做法照搬两间」。本项目按各自尺寸分别计算：48.86㎡的大包房体积更大，吸声量与扩散板布置面积相应加大，避免低频拖尾；36.26㎡的小包房净高仅2.5米，顶面以星空幕结合吸声构造压低反射，并把音箱摆位按各自长边驻波分布单独调整。最终两间房音色一致，只是「排场」不同。

星空幕、TL低频陷阱、二次余数扩散板分别起什么作用？

三者是「一顶两墙」的组合拳。星空幕以深色绒面为基底，承担天花吸声并营造氛围；TL低频陷阱布置在墙角等声压集中区，用深层吸声构造消耗低频能量、压平驻波；天籁二次余数扩散板按二次剩余序列设计沟槽，把反射声均匀散射，撑开声场又不过量吸收。吸、扩、隔各司其职，房间才能「唱得亮、听得清、不轰头」。

KTV包房如何隔声，才能包房不串音、楼下不投诉？

隔声遵循「质量＋密封＋断桥」三原则：隔墙要有足够的面密度并内填隔声棉；门是隔声短板，必须用FSB专业隔声门这类多重密封构造的专业门，普通木门再厚也不行；穿墙的管线孔洞逐一用隔声材料封堵，相邻包房之间的中隔墙做到独立、断开刚性连接。本项目两间包房相邻，中隔墙与隔声门是重点部位，施工中逐项做敲击检查与试唱验证。

卡拉OK和私家影院能共用一套音响吗？

可以兼容，但链路要分开设计。观影时由投影＋5.1声道环绕声还原电影声场，追求包围感与对白清晰；K歌时切换到点歌机＋卡包音箱的人声链路，追求推力与动态。本项目视易S66点歌系统与蓝光放映、5.1还音在信号层独立敷设，通过场景切换统一调度，一套装修实现「唱歌＋看电影」两种玩法，互不迁就。

卡拉OK室的混响时间多少合适？

一般控制在0.3~0.5秒左右的偏干区间（按房间体积与用途微调）。包房以唱歌为主，装修混响做短一些，人声的丰满感交给效果器的电子混响去加，这样唱的人省力、听的人清楚，话筒也不容易啸叫；若装修混响本身偏长，唱歌发「浑」且难以调试。具体的混响时间与吸声材料用量应按房间体积经声学测算确定，而不是凭感觉贴软包。

KTV声学工程怎么验收？依据哪些标准？

验收分三块：一是声学装修，检查材料与构造是否按图施工，门体密封、孔洞封堵到位；二是扩声系统，参照GB 50371《厅堂扩声系统设计规范》与GB/T 4959《厅堂扩声特性测量方法》进行传输频率特性、最大声压级、声场均匀度等指标测量与试听；三是影音灯光联动，逐场景测试点歌、放映、环绕声与灯光模式。商业项目建议在隐蔽工程阶段就做中间验收，避免封板后无法整改。

七、避坑指南

误区一：先把音响设备买齐，声学装修以后再说。

答：声学环境是「地基」。同一套音箱放在有声学设计的房间里和在未处理的房间里，效果判若两套器材。驻波、强反射与漏音会把设备性能吃掉大半，先买设备后补救往往要拆改重来。正确顺序是声学设计与设备选型同步定案，隐蔽工程先行，装修与安装交叉推进。

误区二：软包越厚越吸音，满墙贴满效果最好。

答：常规厚度的软包主要吸收中高频，对KTV最头疼的低频几乎无能为力；满墙强吸声还会把房间做「干死」，唱歌发涩。低频要用TL低频陷阱这类深层构造对症治理，反射声要用二次余数扩散板科学打散，材料应按声学测算分区布置，而不是哪里空就贴哪里。

误区三：隔声就是把墙砌厚一点。

答：墙体只是隔声链条中的一环。门、窗、通风口、穿墙管线任何一处薄弱，都会让整面墙的努力白费——隔声量取决于最薄弱环节。专业做法是墙体、隔声门、密封构造、管线封堵整体匹配设计，相邻包房中隔墙做独立断桥构造，隔声才算做完整。

误区四：低频嗡嗡响，换更贵的音箱就能解决。

答：低频驻波是房间的「病」，不是器材的「错」。换音箱或加低音炮若摆位与分频不当，只会让驻波叠加更复杂。应先通过低频陷阱治理房间，再按测量确定超低音摆位与分频点；小房间尤其要把预算优先投给声学处理，器材升级放在第二步。

误区五：效果灯越炫越好，想装哪就装哪。

答：水晶魔球、激光灯这类效果灯具要对准舞动区与视觉焦点，避免直射座席与投影幕——灯光扫过幕布会严重破坏画面对比度，直射人眼也影响体验。灯具位置应与天花声学构造、点歌屏视线统一排布，并预设K歌、观影、派对多场景模式，一键切换。

误区六：空调新风直接接，不用做消声处理。

答：包房隔声做得再好，风管就是一条「传声走廊」：相邻包房通过共用风管串音，风机噪声顺管道灌进房内。送回风口应做消声处理，风速控制在合理区间，高噪声设备与包房保持距离。声学验收时应开着空调测本底噪声，而不是停机后再测。

误区七：验收就是开音响唱一首歌听听看。

答：「听听看」只能发现明显问题，查不出隔声短板与指标缺陷。规范的验收包括隐蔽工程影像与中间验收记录、材料核对、门体与孔洞逐点检查，以及按GB/T 4959等标准进行的扩声特性测量。营业场所开业后再返工，损失的不只是工程款，更是停业的营业额，验收必须前置到过程管理中。

八、规范依据

本项目声学设计、施工与验收参照下列国家及行业标准执行（娱乐空间/扩声类工程的通用依据）：
