广东外语艺术职院五山校区综合楼学术报告厅灯光音响设备项目

一、项目概况

本工程位于广州市广东省外语艺术职业学院五山校区综合楼内，属高校报告厅场馆的舞台灯光、扩声音响、舞台机械与高清投影专业工程，施工范围聚焦四大系统的深化设计与安装调试。项目基本信息如下表：

二、工程范围与系统组成

学术报告厅以语言扩声与影像展示为基础功能，兼顾文艺演出：舞台灯光系统提供报告布光与演出光位，扩声系统保证语言清晰度优先的声音覆盖，舞台机械系统为灯具吊挂与幕布升降提供作业条件，高清投影系统承担演示文稿、教学课件与影像放映。四系统在台口与吊挂空间内交错，深化设计必须一体化统筹。

2.1 舞台灯光系统

报告厅灯光要同时满足两种模式：报告模式下，面光均匀照亮主讲区，观众席保持适当照度便于记录；演出模式下，顶光、侧光、流动光等光位全部投入，配合场景编程塑造舞台效果。灯具选型关注色温一致性与显色指数，保证投影画面同框拍摄时不偏色。

2.2 扩声（音响）系统

学术报告厅扩声以语言清晰度为第一目标：扬声器按观众厅形状分区覆盖，控制声场不均匀度，保证后排座位也有足够清晰度与声压级；系统按《厅堂扩声系统设计规范》GB 50371-2006 的最大声压级、传输频率特性、声场不均匀度、传声增益四项特性指标校核，并针对报告话筒多、开场频繁的使用特点控制啸叫风险。

2.3 舞台机械系统

舞台机械负责舞台上空的吊挂与幕布作业：深化阶段对灯光吊杆、幕布机构统一吊点编号、逐点载荷复核，设备安全执行《舞台机械 台上设备安全》WH/T 28-2007；安装后逐台试验升降行程与限位、确认制动装置有效，为灯具吊挂、幕布启闭提供安全可靠的运行条件。

2.4 高清投影系统

高清投影是报告厅的“第二张脸”：投影机吊装位置与镜头光路在深化阶段与灯位、吊杆叠加校核，避免灯具遮挡光路或幕面反光；信号链路采用抗干扰布线，图示源、中控与显示端联动调试，保证教学课件、演示文稿与高清影像稳定呈现。投影显示工程参照《视频显示系统工程技术规范》GB 50464-2008 执行。

三、设计亮点：四系统一体化深化设计

3.1 灯位、声场、吊杆与投影光路叠加排布，从图上消除冲突

四套系统的冲突几乎都发生在“图上”：灯位图、扬声器吊挂图、吊杆图与投影光路图各画各的，到了现场才发现投影光路被面光桥遮挡、灯具吊点与幕布轨道争位。本工程把灯位、扬声器布点、吊杆排布与投影光路在同一套深化图上叠加设计，统一吊点编号与载荷台账，从源头消除系统冲突——这也是本项目以“深化设计+安装调试”整体立项的意义所在。

3.2 舞台灯光：报告与演出双场景布光

报告厅灯光的核心是“双场景”：报告模式求均匀、无影、不干扰投影，演出模式求光位全、层次足。深化阶段按两套使用场景分别编程，灯具按色温一致原则选配，调光回路按负荷分级配置，调光设备性能参照《电子调光设备性能参数与测试方法》GB/T 14218-2018 把关。

3.3 扩声系统：语言清晰度优先的四项特性指标

扩声不是“声音大就行”。报告厅扩声围绕四项特性指标展开：最大声压级保证动态余量，传输频率特性保证语言与音乐音色均衡，声场不均匀度让前后排听感一致，传声增益决定多支话筒同开也不啸叫的余量。扬声器吊挂点与灯杆、吊杆在深化图上统一协调，既保证覆盖指向，又不互相遮挡。

3.4 舞台机械：吊挂载荷复核与运行安全

舞台上空设备悬挂于师生头顶，吊挂安全是第一设计原则：吊点逐点载荷复核，保险装置与防坠落措施按 WH/T 28-2007 配置检查；舞台机械验收检测参照 GB/T 36727-2018 执行，升降、制动、限位逐台试验留档。

3.5 供配电与接地：四系统稳定运行的底线

舞台灯光瞬时负荷大，扩声、投影与机械控制系统对电源质量敏感，用电安全贯穿全过程：舞台配电与线路工程按《建筑电气工程施工质量验收规范》GB 50303-2015 施工验收，接地与保护按《建筑电气与智能化系统通用规范》GB 55024-2022 强制性要求执行，灯光、音响、投影配电分路隔离，降低相互干扰。

四、施工难点与解决方案

4.1 暑期窗口的工期统筹

工期倒排：深化设计与设备预配在进场前完成，进场后按“吊挂构件→机械→灯光→扩声→投影→联调”的顺序分区流水推进；整个工期处于暑假窗口，开学前完成联调交付，不占用正常教学时段。

4.2 舞台上空交叉作业安全管控

舞台上空多工种交叉，安全措施前置：统一吊装时序，灯光、机械、扩声、投影吊挂分区错位作业；高空工具系链防坠，作业面下方设警戒；每个吊点锚固完成后逐点检查验收，合格后方可加载。

4.3 四系统联合调试

调试遵循“先单机、后系统，先空载、后负载”：灯光逐路通电、调光确认；扩声按四项特性指标逐区试听测量；机械逐台试验行程与限位；投影校核光路、聚焦与信号联动；最后进行四系统联调，确认调光、扩声、投影、机械互不干扰后交付验收。

4.4 综合楼内的管线综合

报告厅位于综合楼内，管线综合是隐形难点：灯光桥架、扩声线槽、投影信号管路与机械动力线在深化图上先行排布，现场复测标高与走向后再施工，避免施工中“抢路由”造成的返工与扯皮。

五、实景效果展示

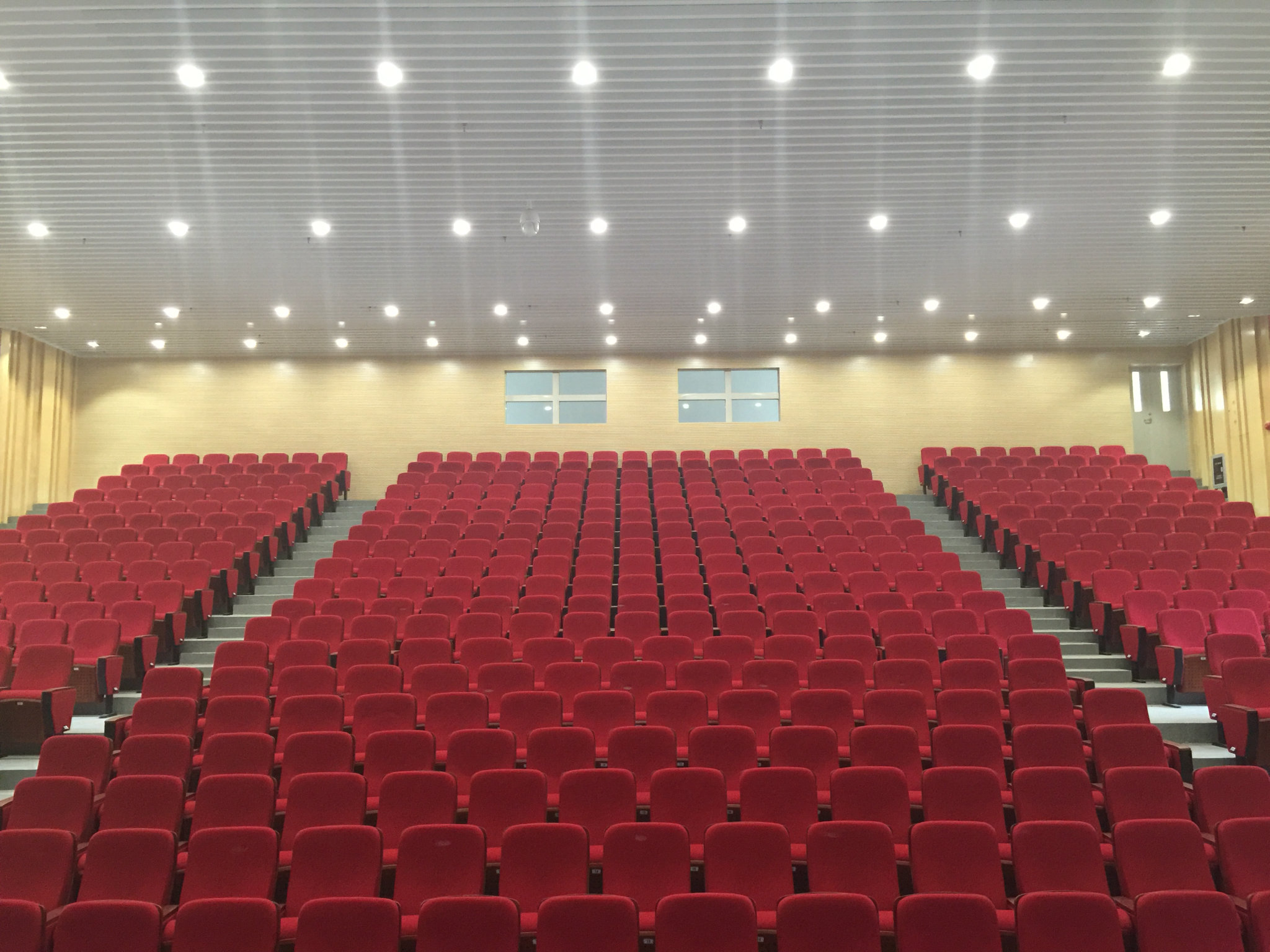

图1 广东外语艺术职院五山校区综合楼学术报告厅观众席实景：红色阶梯座椅、条形吊顶与嵌入式筒灯、两侧木饰面墙

图1为学术报告厅观众席安装完成后的实景：红色阶梯座椅分区清晰，吊顶条形造型内嵌筒灯提供观众厅基础照明，两侧墙面木饰面兼具装饰与吸声功能。舞台灯光、扩声、舞台机械与高清投影系统安装调试完成后，报告厅同时具备了学术报告与文娱演出的完整使用条件。

六、常见问答（FAQ）

问1：学术报告厅的灯光音响工程和剧场的有什么区别？

答：报告厅以语言扩声与影像展示为主、演出为辅：扩声设计语言清晰度优先，灯光要兼顾报告模式（均匀无影、不干扰投影）与演出模式（光位全、层次足），投影光路还须与灯位、吊杆叠加校核。剧场则以后者为主。系统配置与预算逻辑不同，不能把剧场方案照搬到报告厅。

问2：报告厅为什么要配舞台机械？

答：灯光吊杆与幕布机构是报告厅“能演出的基础”：灯具需要安全吊挂与检修条件，幕布需要稳定启闭。吊杆等台上设备按WH/T 28-2007设计安装、按GB/T 36727-2018验收检测，升降、制动、限位逐台试验，悬挂于师生头顶的设备必须有完整的安全链条。

问3：高清投影系统安装要注意什么？

答：三点：一是吊装位置与镜头光路须避开灯具遮挡与幕面反光，深化阶段就要与灯位叠加校核；二是信号链路抗干扰布线，避免与调光、扩声线路长距离并行；三是显示工程按GB 50464-2008执行，中控与图示源联动调试，保证教学使用时即开即用。

问4：厅堂扩声系统的“四项特性指标”指什么？

答：即GB 50371-2006《厅堂扩声系统设计规范》规定的最大声压级、传输频率特性、声场不均匀度与传声增益：分别对应动态余量、音色均衡、前后排听感一致性与话筒增益余量。验收时按GB/T 4959-2011《厅堂扩声特性测量方法》实测。

问5：扩声系统如何避免啸叫？

答：一是合理布点，报告话筒区避开扬声器覆盖主瓣；二是留足传声增益余量，系统按四项特性指标设计；三是配置反馈抑制等音频处理手段；四是调试阶段按实际使用话筒位逐点试音。报告厅话筒多、开场频繁，更要多管齐下。

问6：舞台机械吊挂安全如何保障？

答：三层保障：设计上逐点载荷复核、按WH/T 28-2007配置台上设备与保险装置；施工上控制吊点锚固质量、规范高空作业；验收上按GB/T 36727-2018逐台试验升降、制动与限位，并留存记录。

问7：灯光音响机械投影工程验收要看哪些资料和标准？

答：灯光系统按WH/T 97-2022检测验收；扩声按GB 50371-2006设计要求、GB/T 4959-2011实测、GB/T 28048-2011验收；舞台机械按GB/T 36727-2018验收检测；投影显示按GB 50464-2008；电气部分按GB 50303-2015。资料方面应含深化设计图、载荷计算、设备清单、调试记录与隐蔽工程验收记录。

七、避坑指南：七大误区逐一纠正

坑1：报告厅按剧场标准堆设备，一步到位。

纠：报告厅以语言功能为主，剧场级光位与扬声器配置会显著推高造价与维护成本，而日常利用率极低。正确做法是按“报告为主、演出兼顾”定系统等级，把钱花在语言清晰度与投影质量上。

坑2：灯光、音响、机械、投影分四家采购更省钱。

纠：四系统在同一吊挂空间与信号链路里作业，多头采购易造成灯位、声场、光路与吊杆冲突、责任界面不清，现场扯皮与返工的隐性成本远高于分包省下的钱。一体化深化设计+同一主体施工，才是既省心又安全的方式。

坑3：扩声系统声音越大越好。

纠：扩声追求的是“清晰、均匀、够用”的动态余量，不是无节制响度。声压级过高不仅刺耳，还加剧啸叫风险并推高功放配置成本。报告厅更应以语言清晰度为第一目标，按四项特性指标设计。

坑4：投影仪亮度买最高的就行。

纠：投影效果取决于环境光控制、幕面增益与光路遮挡的综合结果：灯具直射幕面、日光入射都会让高亮度投影“发灰”。应在深化阶段做好遮光与光路校核，再按观众厅照度需求选配亮度，而非盲目堆参数。

坑5：舞台机械看载重就行，制动不重要。

纠：恰恰相反：吊挂安全的关键在制动与防坠落——升得起来更要停得住。制动器、限位、保险装置须逐台试验留档，按WH/T 28-2007与GB/T 36727-2018执行，不能只看出厂标称载荷。

坑6：调试就是“灯亮、音响响、投影有画面”。

纠：调试应按“先单机、后系统，先空载、后负载”推进：灯光逐路确认、扩声按指标实测、机械逐台试验行程限位、投影校核光路与联动，最后四系统联调。只做点亮试响，使用中隐患才会暴露。

坑7：只比价格，不看安全与验收配置。

纠：低价常以省略载荷计算、削减保险装置、使用非标线缆为代价。舞台机械与用电安全涉及强制性要求，比价前先比对安全配置清单与验收标准。

八、规范依据与参考资料

本工程于2010年实施；上表所列为同类舞台灯光、扩声、舞台机械与视频显示工程现行设计与验收的通用依据，其中部分标准为工程完工后发布版本，早年工程按当时有效版本执行。

参考资料与引用标准

[1] WH/T 97-2022《舞台灯光系统验收检测规范》；GB/T 14218-2018《电子调光设备性能参数与测试方法》

[2] WH/T 28-2007《舞台机械 台上设备安全》；GB/T 36727-2018《舞台机械 验收检测规范》

[3] JGJ 57-2016《剧场建筑设计规范》（第6.3/6.4/6.5节）；GB 50303-2015《建筑电气工程施工质量验收规范》；GB 55024-2022《建筑电气与智能化系统通用规范》

[4] GB 50371-2006《厅堂扩声系统设计规范》；GB/T 4959-2011《厅堂扩声特性测量方法》；GB/T 28048-2011《厅堂、体育场馆扩声系统验收规范》；WH/T 25-2007《剧场等演出场所扩声系统工程导则》

[5] GB 50464-2008《视频显示系统工程技术规范》；GB 50635-2010《会议电视会场系统工程技术规范》
