肇庆融媒体中心控制室声学装修/控制室声学设计/演播厅声学装修设计

一、项目概况

肇庆市融媒体中心是肇庆市整合报、台资源组建的综合媒体宣传中心，围绕中心、服务大局，统筹用好“报、网、端、微、屏”各种媒体资源。本次工程聚焦其内容生产核心区：控制室承担导播、调音、监看监听职能，是连接演播室摄制与后期发布的枢纽；演播室（Studio）承担出镜录制与直播任务。项目概况如下表所示。

从功能定位看，控制室是融媒体中心技术区里“人停留时间最长、听觉要求最苛刻”的房间：导播与音频工程师需要长时间在监听音箱前判断声音的层次、定位与染色，任何房间声学缺陷都会被反复放大；同时控制室通过隔声观察窗与演播室直通视认，两室之间的隔声量直接决定录制现场噪声是否会串入监听环境。这类房间不适合“先装修后调音”，必须在装修阶段就把声学构造做对。

二、工程范围与系统组成

2.1 控制室室内音质设计与声学装修

控制室声学设计以混响时间（RT60）、本底噪声与频响一致性为核心指标：小容积房间的中频混响时间通常控制在0.3–0.4秒量级，并对低频驻波做针对性吸收。声学装修层面：顶面采用声学吊顶，将灯光、空调风口与检修口纳入统一排布；墙面按“吸声为主、扩散为辅”的原则布置吸声构造，控制一次反射声与房间染色；地面做静音处理，减少脚步与设备振动传递。装修面层以白色系为主，配合蓝色铝板吊顶与发光灯槽，兼顾声学功能、照明均匀度与视觉舒适度。

2.2 拼接屏与视频监看系统

控制室配置拼接屏作为主监看墙，承载多路信号画面、节目输出预览与时钟、通话状态等辅助信息，拼接屏安装于主观察窗一侧墙面，屏体与墙面的接口做声学与构造协同：屏体后部散热风道不与隔声构造冲突，屏幕亮度可调，避免深夜值班时眩光干扰。配套视频切换与监看链路按导播习惯布局，实现“屏上信息一览、转身即见演播室”的操作流线。

2.3 音响设备系统

音响设备系统覆盖近场监听与信号路由两大功能：监听音箱按等边三角形摆位安装于调音台两侧，吸声构造保证监听直达声干净、反射声受控；系统按节目录制、直播监听、对讲通话分区路由，音频线缆与电源线分管敷设并做屏蔽接地，抑制调光设备与拼接屏电源对音频信号的电磁干扰，保障监听与录制链路低噪底。

2.4 Studio演播室声学装修与影视灯光

与控制室配套的Studio演播室按出镜录制需求设计：墙面与顶面布置宽频吸声构造，控制混响时间并抑制串入的环境噪声；灯光系统采用LED影视灯具，按面光、顶光、侧光、逆光分区吊挂编组，纳入DMX512数字调光协议统一控制，显色指数（Ra≥90）、色温统一、无频闪，满足电视画面肤色还原要求。灯光吊挂构件与建筑结构层可靠连接，逐点做荷载复核与防坠落措施；声学装修与灯光管线在顶面做综合排布，一次施工到位。赛佳自研的恒力吊杆等影视器材专利技术，为灯具吊挂调节提供了安全与效率保障。

三、设计亮点与技术创新

3.1 65㎡小空间控制室的声学指标体系

控制室体积小，表面积与容积之比大，界面反射密集，声学缺陷比大空间更容易暴露。设计按广电技术用房通行目标控制三项基础指标：中频混响时间控制在0.3–0.4秒量级并保持平直的频率特性；本底噪声按NR曲线限值控制，空调、设备风机等内部噪声源做消声降噪处理；两室之间经隔声观察窗与隔声墙的计权隔声量满足演播室录制期间的控制室噪声互扰限值。本项目的具体声学检测值以竣工验收检测报告为准，上述区间为同类技术用房的通行设计目标。

3.2 房间比例与低频染色控制

小房间声学的第一敌人是低频驻波：当房间长、宽、高比例接近或成简单整数比时，轴向简正频率堆积，会在特定频段产生嗡嗡声与染色，导致监听判断失真。设计阶段按房间基线尺寸核算简正频率分布，对不利频段在墙角与后墙布置低频吸声构造；后墙避免大面积硬质平行面，防止拍频与颤动回声。这些构造在装修阶段一次成型，是无法靠后期设备弥补的“硬声学”。

3.3 隔声观察窗与两室联动构造

控制室与演播室之间设隔声观察窗，窗体采用双层不同厚度玻璃、斜置安装，消除共振与視线重影，窗框与墙体之间做弹性密封连接，保证窗的隔声量与墙体匹配——“断桥＋密封＋匹配”三原则在门窗洞口这类薄弱环节尤为关键。观察窗的尺寸与高度按导播站坐姿视线设计，从调音台位置即可无遮挡目视演播区；两室之间的隔声门同样按隔声等级选配，形成完整的隔声围护。

3.4 声学对称与监听环境一致性

控制室内监听环境要求左右对称：吸声构造、门窗洞口、设备机柜均按中轴线对称布置，避免一侧反射强、一侧反射弱造成声像偏移；监听音箱与调音台、顶面灯具的位置统筹标高，保证直达声路径不受遮挡。对称构造同时带来规整的视觉秩序，与拼接屏、操作台构成清晰的工作界面，这是控制室区别于普通办公室的工艺特征。

3.5 拼接屏、灯光与声学的协同设计

控制室与演播室内，视频屏、灯具与声学构造在同一空间内共存，必须协同设计：拼接屏的散热与检修口避开吸声构造的关键界面，屏体亮度与值班照明统一调光管理；演播室灯具发光发热量大，顶面吸声材料选用阻燃、耐热的声学制品，灯具配电与音频、视频线路分管敷设，抑制电磁干扰；空调风管进入两室前做消声处理，风口风速控制在感噪声限值之内。三个专业在深化设计阶段即完成交叉会审，避免施工阶段互相开孔、返工。

四、施工难点与解决方案

4.1 在用楼宇内的声学改造组织

融媒体中心由原有媒体楼宇整合改造而来，施工期间楼宇内其他功能区仍需维持运转。项目采取分区封闭、错时施工的组织方式：对控制室、演播室等核心区域整体围挡封闭，噪声较大的拆改与打凿工序安排在非播出时段进行；材料与设备按工序分批进场，减少楼内堆放与二次搬运；每日收工清场，最大限度降低施工对在用业务的影响。

4.2 小空间声学构造的安装精度

65平方米的控制室内，吸声构造、吊顶、隔声窗、拼接屏与桥架在墙面顶面高度集成，任何一道构造偏位都会引起连锁调整。施工前对全屋做深化放样：声学构造图、灯位图、屏体点位图与管线综合图交叉会审后出综合点位图，现场按图弹线定位；隔声窗与隔声门洞口预留尺寸按产品深化图复核，安装后逐缝密封；吊顶内灯具、风口、检修口按对称原则归位，保证声学与视觉的双重秩序。

4.3 隔声密封与孔洞处理

隔声系统的实效取决于最薄弱的环节。穿墙的线管、风管、光缆孔洞是隔声的“针眼”：项目对每一处穿墙孔做封堵设计，线管穿墙后用弹性隔声材料密实填充，面板底盒与墙体之间加隔声垫；隔声门窗的压条与锁扣逐点调校，关闭严密；施工后期组织专门“漏声排查”，在演播室录制状态下于控制室逐面墙、逐个洞口听测确认，发现问题立即补封。

4.4 多系统联调与交付验收

交付前按“单机—分系统—多专业”三级推进调试：声学专业检查混响感、串音与漏声；音频专业校准监听摆位、电平与路由，测试电磁干扰抑制；视频专业完成拼接屏拼接校准、信号切换与预览链路测试；灯光专业逐台核查显色、色温与调光曲线。各系统联合预验收通过后组织正式验收移交，并向使用方提供操作培训与维护要点，保障挂牌成立后的全媒体节目生产即转入正轨。

五、实景效果展示

以下为项目工程记录实景照片，涵盖控制室声学装修全景与入口区域，拍摄于2023年11月主体装修完成阶段，直观呈现小空间控制室“声学构造、监听环境与视频监看”一体化的空间状态。

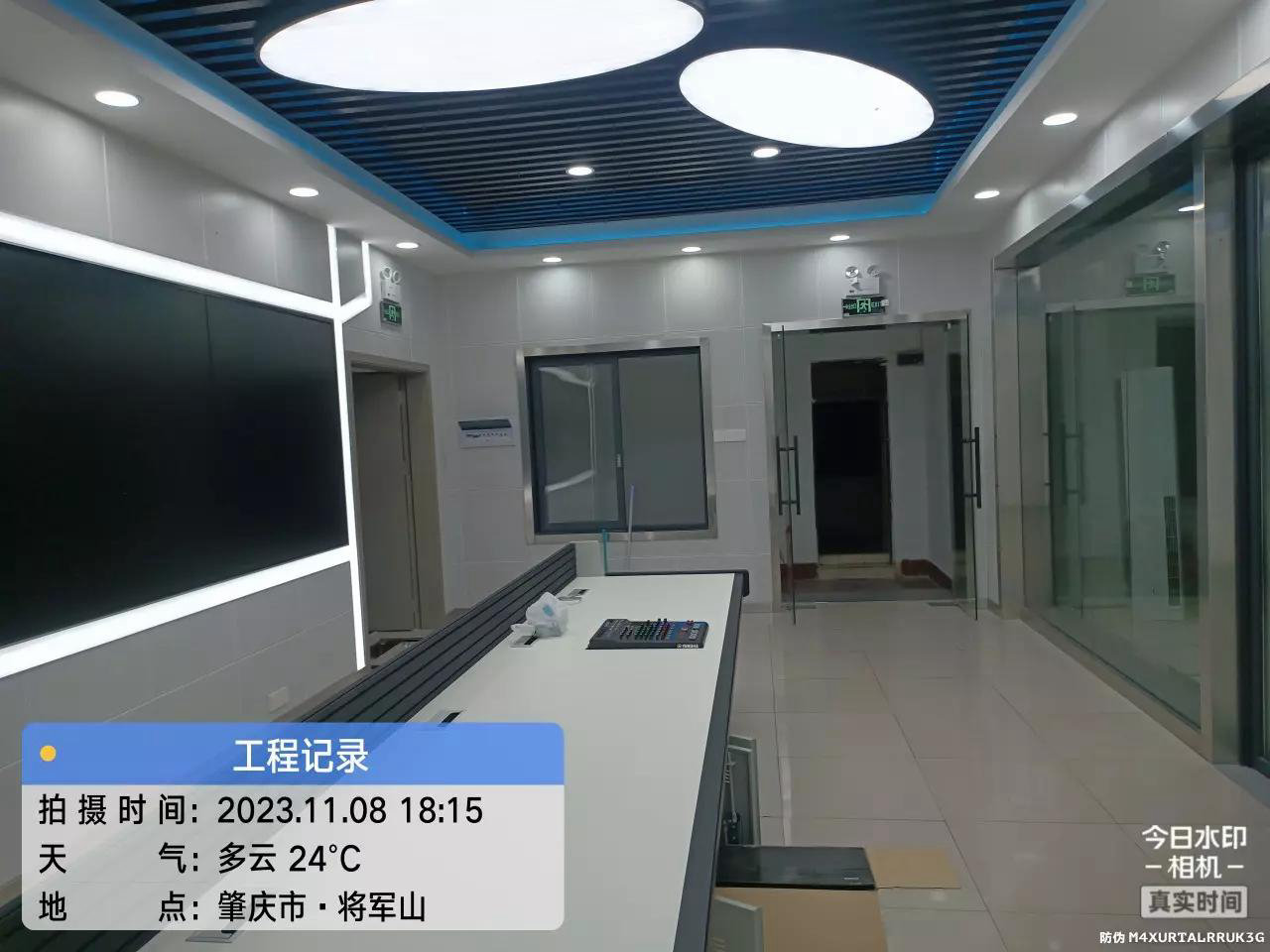

肇庆市融媒体中心控制室声学装修实景（65㎡控制室：声学吊顶+发光灯槽+拼接屏+控制台，工程记录2023.11.08）

控制室入口区域实景（隔声玻璃门+声学墙面发光造型，墙面为肇庆广播电视台台标，工程记录2023.11.08）

六、FAQ 常见问答

问1：融媒体中心控制室声学装修与普通装修有什么区别？

答：普通装修以美观和办公舒适为目标，控制室声学装修以混响时间（RT60）、本底噪声（NR）、隔声量与频响平直度为量化目标，需要先做房间声学计算与构造设计，再选材施工。控制室监听声音发“嗡”、低频浑浊、声像偏移，多数是普通装修忽视声学指标造成的，后期靠换设备很难补救。

问2：控制室只有65平方米，也需要专门做声学设计吗？

答：越小的房间越需要。小房间表面积与容积之比大，界面反射密集，低频驻波与房间染色比大空间更容易暴露；导播和音频工程师又要在监听音箱前长时间工作，任何声学缺陷都会被反复放大。65平方米级的控制室应按房间比例核算简正频率、布置低频吸声与对称构造，这是小空间高质量监听的基础。

问3：控制室与演播室之间的隔声观察窗有什么讲究？

答：隔声观察窗是两室之间隔声的薄弱环节，须采用双层不同厚度玻璃、斜置安装以消除共振与重影，窗框与墙体弹性密封连接，隔声量与墙体匹配；否则演播室的空调噪声、人员走动声会透过窗缝串入控制室，干扰监听与录制判断。隔声门同理，须按隔声等级选配并保证关闭严密。

问4：控制室里的拼接屏、调音台等设备布置有什么声学要求？

答：控制室要求监听环境左右对称，吸声构造、门窗、机柜应按中轴线对称布置，避免声像偏移；拼接屏散热风道不应破坏隔声构造，屏体亮度可调以减少值班眩光；设备机柜与线缆孔洞逐一密封。设备布置与声学构造应在深化设计阶段统一排布，而不是装修完再往里塞设备。

问5：演播室影视灯光为什么不能使用普通照明灯？

答：电视画面要还原真实肤色，灯具显色指数（Ra）建议不低于90，且全场景色温统一、无频闪；普通照明达不到要求，画面会发灰、闪烁。演播灯具还应按面光、顶光、侧光、逆光分区编组，纳入DMX512协议控制，方便不同节目形态一键调用灯光场景。

问6：报社保台整合组建的融媒体中心，改造老楼空间要注意什么？

答：整合后的老楼往往层高、结构、机电条件与广电工艺要求有差距，改造时应优先安排控制室、演播室等工艺房间的勘察与深化设计：核实楼板荷载是否满足灯光吊挂与屏体安装、空调系统是否能压住本底噪声、原有门窗洞口能否升级为隔声构造。先评估后设计，可避免施工中发现荷载或噪声硬伤导致方案推翻。

问7：广东及华南地区怎么选控制室与演播室声光工程公司？

答：建议选择有广电控制室、演播室同类案例、能一体化交付“声光画”的集成商。判断标准：是否具备相关工程资质与在用楼宇内改造的驻场经验；是否先做声学计算与深化设计而非直接报价；是否按规范引用标准并接受第三方检测；是否提供调试培训与长期维保。广州赛佳声学灯光工程有限公司深耕演播室、控制室声光工程多年，服务覆盖华南地区，本项目即为其服务广东地市级融媒体中心的典型案例。

七、避坑指南

误区一：控制室按普通办公室装修即可，反正设备能出声。

正确做法：控制室的装修目标是监听环境的准确，混响时间、本底噪声与房间染色直接决定调音与导播判断质量。应按广电技术用房标准做声学计算与构造设计，验收时以声学检测数据为准，而非只看美观。

误区二：小房间不需要声学设计，大演播室才需要。

正确做法：小房间低频驻波与染色问题反而更突出，声像定位失真会误导混音判断；控制室、录音室这类小空间恰恰是声学设计“性价比最高”的场景，构造做对了即可长期受益。

误区三：观察窗用普通玻璃窗就行。

正确做法：普通单层玻璃窗隔声量有限，且玻璃与墙体刚性连接易传声。应采用双层不同厚度玻璃、斜置安装、弹性密封的隔声观察窗，并使其隔声量与墙体匹配，否则整面墙的隔声会被一扇窗拖垮。

误区四：吸声材料贴满全屋就是好声学。

正确做法：过度吸声会让房间发“死”，语音发闷、空间感丧失。应按混响时间目标计算吸声量，吸声与扩散配合布置，重点控制一次反射声与低频段，同时兼顾防火、耐久与装饰效果。

误区五：拼接屏越大越好，越亮越清楚。

正确做法：屏体规模与亮度应服从监看距离与值班舒适度，过亮的屏在夜间会造成眩光与视觉疲劳，散热风道还可能破坏隔声构造；应选择可调光拼接屏，并将散热与检修口纳入深化设计统一排布。

误区六：声学、音频、视频、灯光各找各的分包各做各的。

正确做法：小空间内各专业界面高度重叠，割裂施工极易出现开孔漏声、管线冲突、屏与灯互相干扰等问题。应统一深化设计、统一管线综合、统一联调清单，由一家主体统筹交付，验收时各专业指标联合复测。

误区七：只看报价不看工艺细节。

正确做法：控制室改造的隐性成本藏在细节里——隔声窗的玻璃配置、孔洞封堵做法、监听摆位复核、检测验收标准等。比价时应要求对方列明声学指标承诺、材料检测报告与验收检测安排，警惕以普通装修工艺冒充声学工程的低价方案。

八、规范依据

融媒体中心控制室与演播室工程横跨建筑声学、影视灯光、扩声与视频显示、消防电气多个专业领域，设计与验收需对应引用多本国家标准与广播电影电视行业标准。本项目主要设计与验收依据如下表所列。

需要说明的是，本项目实施于2023年，按合同约定执行实施时有效版本的标准；上表所列为同类融媒体中心控制室、演播室工程现行通用的设计与验收依据，供同类项目立项与验收参考。
