一、项目概况

本项目为既有广电建筑内的技术用房标准化改造：在不新建房屋的前提下，对广电中心7楼现有直播间集群进行声学与灯光的系统性升级，主要用于新闻播出、节目访谈、专题节目的录制与直播任务。工程覆盖声学装修、影视灯光两大专业，并在改造过程中兼顾设备管线、隔声隔振与既有设施的利用。

二、工程范围与声学技术指标

2.1 多技术用房系统集成

项目涵盖广播电台核心制作与播出的各类技术用房，各房间功能定位明确：

2.2 量化声学技术指标

项目采用量化的技术指标确保各技术用房达到专业广播标准，主要设计值如下：

上述指标体系体现了广播类声学空间“先控噪声、再做音质”的设计逻辑：以 NR-20 低本底噪声为前提，以 0.45 秒短混响保证语言清晰度，以隔声门窗切断外部噪声与串音路径，最终以 RASTI 语言传输指数作为可测量的验收依据。

三、设计亮点与技术创新

3.1 双频率直播间集群的一体化规划

湘潭市人民广播电台属下两个频率（FM104.2交通广播／应急广播与FM98.6新闻综合广播）共用7楼技术区，本次改造将两个频率的直播室、录音棚、录播室、总控室作为整体声学系统统一规划：房间之间以隔墙＋隔声观察窗分隔，视线通透、声学互不干扰；导播室与直播室一一对应，形成“直播—导播—总控”的连贯工艺流线，避免改一处、动全局的返工。

3.2 严格对标广播电视行业标准

设计依据GY/T 5086-2012《广播电视录（播）音室、演播室声学设计规范》确定容许噪声标准，依据GY 5022-2007确定混响时间及频率特性要求，隔声门窗的加工与安装按GY/T 5043-2013广播电视中心技术用房相关要求执行，电气安装与管线布线分别执行GB 50210、GB 50311等现行规范，并依据现场实测图纸进行精确设计与施工——改造项目最忌“按原图纸想当然”，本项目坚持先实测、后深化、再下料。

3.3 隔声门窗与墙体隔声量匹配

直播室隔声门隔声量≥45dBA、隔声窗隔声量≥50dBA，均与墙体构造的隔声量相匹配：若门窗隔声量远低于墙体会成为“木桶短板”，过高则造成浪费。项目采用专业隔声门与双层隔声观察窗，门缝采用密封条与压紧装置，观察窗玻璃采用不同厚度双层构造并做弹性减振安装，确保语言频段隔声效果实测达标。

3.4 影视灯光的专业化配置

广播直播间灯光不同于普通办公照明：本项目灯光系统以显色指数、照度与色温一致性为核心校核指标，采用低眩光专业灯具与恒力吊杆吊挂（赛佳自研专利产品），环形发光灯槽与吊挂灯具阵列相结合，既满足出镜画面要求，又避免灯具噪声与热负荷干扰声学环境——灯具镇流器、空调末端等噪声源均做了隔振与消声处理。

3.5 在播环境下的不停播施工组织

电台全天候播出，改造期间两个频率的日常直播一天都不能停。项目采取分区分段施工：先改造备用直播间作为过渡播出间，再逐间轮换改造；产尘产噪工序安排在节目空档与夜间进行，与播出时段物理隔离；每日收工前恢复临时声学封堵，确保施工期间在播房间本底噪声不受影响。

四、施工难点与解决方案

4.1 既有建筑结构限制

广电中心7楼为既有建筑，层高、楼板承载与管线路由均已固定。解决方案：声学构造采用轻质复合墙体与减振吊顶，控制附加荷载；灯具吊挂点位避开主体结构薄弱区，采用恒力吊杆分散受力；穿墙管线全部做套管＋声学密封，防止新增孔洞破坏隔声。

4.2 在播机房的振动与设备噪声

总控室设备与空调机组是持续噪声源。解决方案：设备基座加装弹性减振垫，风管设消声弯头与消声器，机房门改隔声门；对与直播室相邻的设备间，墙体做双层脱开构造，切断固体传声路径。

4.3 工期与节目生产的平衡

约82天工期内要完成多间技术用房轮换改造。解决方案：按“先备后改、逐间切换”排序，声学材料工厂预制、现场装配，减少湿作业与现场停留时间；灯光改造与声学装修穿插进行，互不占用关键线路。

4.4 改造工程的隐蔽工程验收

声学工程大量构造隐藏在饰面之后，一旦封板便难以整改。解决方案：执行分段隐蔽验收制度——龙骨与减振层、隔声层、穿墙封堵逐项影像留档并经确认后封闭；混响时间、本底噪声与隔声量在竣工阶段按标准方法实测，形成可追溯的验收记录。

五、工程效果展示

以下为本项目直播室竣工实景照片与各功能用房设计效果图。实景照片可见环形发光灯槽吊顶、吊挂灯具阵列、专业播音桌与隔声观察窗，画面中保留的FM104.2、FM98.6频率台标亦印证了本项目的真实归属。

湘潭市人民广播电台直播室声学装修实景（环形灯槽吊顶＋播音桌＋隔声观察窗）

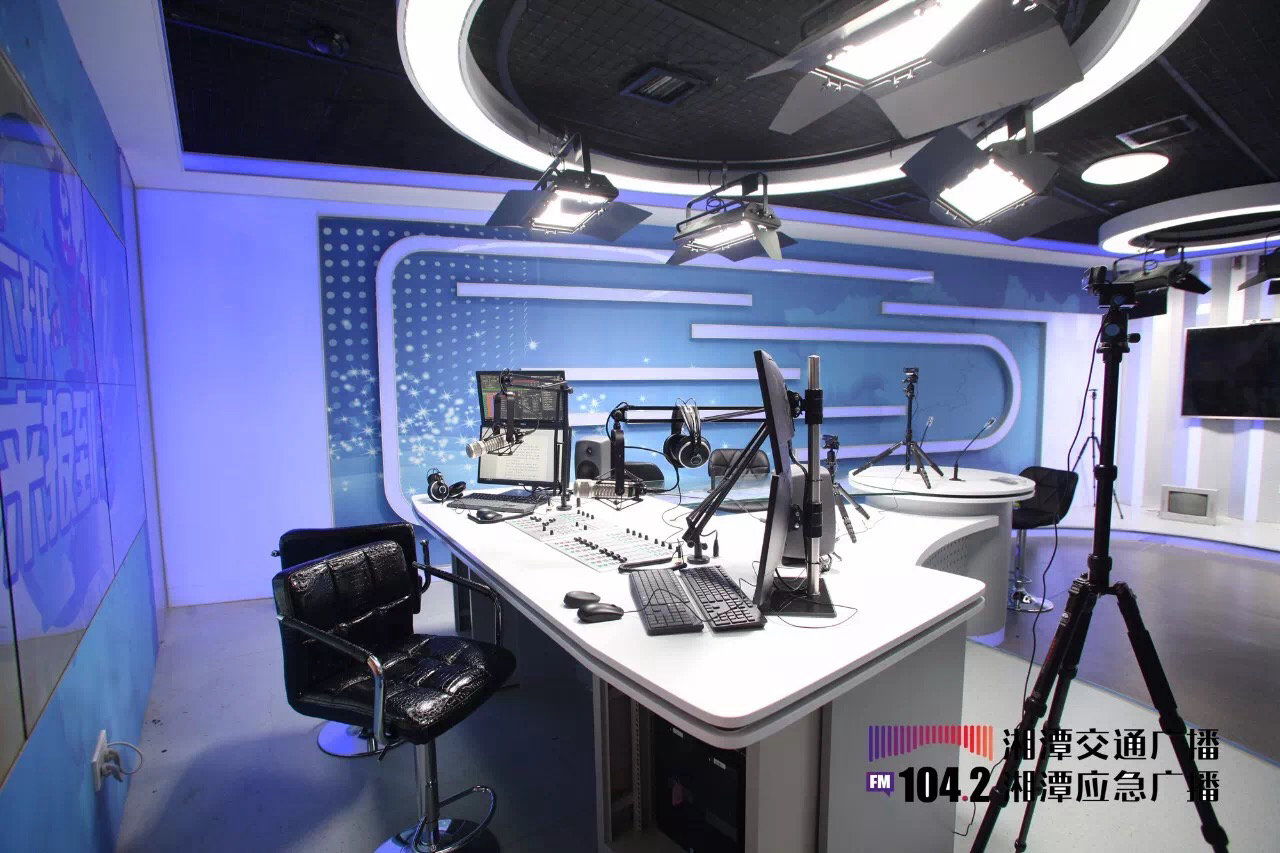

湘潭交通广播FM104.2直播室实景（灯光阵列＋调音台＋悬臂麦克风）

FM98.6新闻综合广播直播室实景（弧形主播台＋吊挂灯架）

设计效果图呈现了录音棚、导播室与直播区的声学装修方案：录音棚以木质扩散体与低频吸声构造组合，导播室强调隔声观察窗与多联监看的工作视线，直播区以蓝色主题声学墙板与环形灯架营造专业播出台形象。

录音棚声学装修设计效果图（扩散体＋低频吸声构造）

导播室设计效果图（隔声观察窗＋多联监看＋调音台）

FM98.6直播室直播区设计效果图

六、FAQ常见问答

Q1：广播电台直播间声学装修和普通装修有什么区别？

答：区别在于量化指标与验收依据。普通装修关注观感，直播间声学装修要对混响时间（本项目0.45秒）、本底噪声（NR-20）、隔声门窗隔声量（≥45/50dBA）、语言传输指数（RASTI>0.65）逐项设计、施工与实测验收，材料构造均围绕这些指标展开，而非简单铺贴吸音板。

Q2：直播室混响时间为什么要控制在0.45秒左右？

答：语言类节目要求发音清晰、无余音拖尾。混响过长会掩蔽辅音细节、造成“罐子声”；过短则声音干涩、拾音距离受限。0.45秒左右是播音室语言的成熟取值，配合吸声与扩散结合的墙面构造，可兼顾清晰度与声音质感。

Q3：NR-20噪声评价曲线是什么水平？

答：NR-20大致对应室内本底噪声约30至35分贝的安静水平，接近夜间住宅卧室标准。对直播间而言，只有把空调、设备、室外交通等噪声全部压到该曲线以下，话筒才不会拾进可闻背景噪声。

Q4：隔声门≥45分贝、隔声窗≥50分贝意味着什么？

答：这意味着门、窗与墙体构成完整的隔声链：隔声窗可把走廊或邻室的谈话声压低到几乎不可闻，隔声门配合密封门缝防止直播时串音。需要注意的是，门窗隔声量必须与墙体匹配，单独追求某一构件的高指标没有意义。

Q5：RASTI大于0.65对广播节目意味着什么？

答：RASTI（快速语言传输指数）是衡量房间语音可懂度的客观指标，大于0.65属于优良等级，表示播音员的语言信息能够高保真地传递到话筒与收听端，听众端无需“费力分辨”，特别适合新闻播报与热线访谈类节目。

Q6：电台在正常播出状态下改造，如何不影响直播？

答：关键是分区轮换与过渡方案：先建成备用直播间作为临时播出场所，再逐间停用、改造、验收、回迁；产噪工序避开直播时段，施工区与在播区之间设置临时声学隔断，并对在播房间进行本底噪声监测，确保播出质量全程受控。

Q7：这类声学系统改造工程一般需要多长时间？

答：以本项目为例，涵盖直播室、录音棚、录播室、总控室多个技术用房的声学与灯光改造，工期约82天。具体周期取决于房间数量、构造复杂程度与是否需要不停播轮换，一般单间直播间的声学改造可压缩至数周内完成。

七、避坑指南

误区一：声学装修就是贴吸音棉

纠正：吸音棉只解决吸声，不能替代隔声构造与低频处理。直播间需要“隔声＋吸声＋扩散＋减振”四位一体：墙体双层脱开、隔声门窗专用定制、低频驻波用低频吸声体控制。只贴棉不隔声，室外噪声照样进话筒。

误区二：直播间灯光越亮越好

纠正：直播画面取决于显色指数、色温一致性与照度配比，而非单纯亮度。照度过高还会增加灯具热负荷与镇流器噪声，反过来劣化声学环境。应选用专业影视灯具，按出镜区域分层布光，并校核吊挂安全。

误区三：隔声靠加厚门扇就行

纠正：隔声是系统工程：门扇、门缝、墙体、观察窗、穿墙管线，任何一处薄弱都会整体失效。正确做法是按墙体隔声量匹配选型门窗，门缝用双道密封，管线穿墙做声学封堵，竣工后实测验证。

误区四：设备噪声可以后期补救

纠正：空调机组、总控设备、UPS等噪声源应在设计阶段就纳入NR-20指标统一治理：减振基座、消声器、脱开构造一次做到位。后期补救往往受层高与路由限制，代价远高于前期设计。

误区五：改造工程照原图纸直接施工

纠正：既有建筑的实际尺寸、结构与管线常与原始图纸不符。必须先现场实测复核，再进行声学深化设计与材料下单，否则轻则构造对不上，重则隔声层被管线孔洞破坏，返工成本高。

八、规范依据
