一、项目概况

广东广播电视台是华南地区具有广泛影响力的省级主流媒体，其4K超高清演播室及配套技术用房是频道高清化、超高清化战略的核心制作设施。导控室（导播控制室）集中了导播、音频、视频技术等多个关键工位，是节目直播与录制期间“人机最密集、连续工作时间最长”的技术空间，其声学环境直接影响导播口令传递、多声道监听判断与通话系统的清晰可靠。

从项目价值看，这是一次“声学环境与技术升级同步”的改造实践：4K超高清制作对画面精细度提出了数量级的提升，也对伴随画面而来的声音质量提出了更高要求——导播口令必须一字清晰，多声道监听必须方位准确，录音素材必须干净可用。声学环境先行达标，后续音视频设备系统的效能才能完整释放；反之，再先进的制作系统也会被浑浊的房间声与超标的本底噪声拖累。正因如此，台方将导控室与录音室的声学装修作为4K演播区改造中相对独立、专业门槛最高的一项专业工程单独发包，交由具备多年广电项目经验的赛佳实施。

二、工程范围与声学系统组成

本工程为建筑声学专业工程，围绕4K超高清节目制作链条中“演播区—导控区—录音区”三大声学空间展开，各空间声学目标不同、构造措施各异，形成完整的节目制作声学环境链。在一个演播区内部，主持人的一面墙、导播员头顶的吊顶、录音室的门与观察窗，各自承担不同的声学任务：演播区要给主持人一个干净可靠的拾音环境，导控区要给导播一个清晰安静的决策环境，录音区要给声音素材一个真实无染的录制环境。工程范围正是按这一链路逐间确定、逐面墙落实的。

2.1 4K高清演播室导控室声学装修

导控室是本工程的核心。装修内容涵盖墙面吸声构造、顶面吸声处理、地面静音处理、隔声观察窗、隔声门及穿墙管线声学封堵等。设计上以“短混响、低本底噪声、良好语言清晰度”为目标，使导播口令、通话系统与多声道监听在长时间高强度直播工况下保持清晰可靠；同时兼顾多工位并排作业时的相互干扰控制，避免工位间串声影响监听判断。

2.2 小型录音室声学装修

配套小型录音室主要用于配音、解说、节目素材录制等语言类拾音场景。设计侧重低本底噪声与强吸声、适度扩散，抑制房间染色，保证人声录音的干净与真实；门窗、管线、空调末端等薄弱环节逐一做隔声消声处理，防止外部噪声经由结构或风道“绕行”进入拾音区。

2.3 配套声学构件与细部处理

工程采用赛佳自研的阻燃装饰吸声板、槽木穿孔吸声板、隔声门、隔声观察窗等系列声学材料与构件（公司拥有相关自研声学材料专利），并对灯具吊挂件、桥架、线管穿墙孔洞等部位逐一进行弹性密封与声学封堵——“断桥、密封、匹配”三位一体，保证隔声构造整体有效，不留声桥短板。

三、设计亮点与声学技术方案

3.1 以GY/T 5086为先导的指标体系

设计以GY/T 5086-2012《广播电视录（播）音室、演播室声学设计规范》为核心依据，按照“先控噪声、再做音质”的顺序展开：先通过围护隔声、隔振与空调消声把本底噪声控制在标准对应房间的噪声限值内，再通过吸声构造把混响时间调节到导控室、录音室各自的目标区间。所有指标按标准对应房间类型取值设计，验收测量方法遵循GB/T 50076-2013《室内混响时间测量规范》与GY 5022-2007《广播电视播音（演播）室混响时间测量规范》，做到设计、施工、验收同一把尺子。

3.2 导控室“短混响＋低噪声”声学设计

导控室与普通办公室的本质区别在于：它是监听与决策空间。设计上墙面与顶面按“前吸后扩、分区布置”的原则布置吸声材料，控制早期强反射，避免监听声像被反射声“染色”；地面采用静音构造减少脚步与设备振动；照明按GB 50034相关要求与声学吊顶统筹排布，避免灯具与吸声构造冲突。整套方案使导播在多信号、多声道环境下仍能准确判断声音层次与方位。

3.3 隔声观察窗与隔声门等关键构件

导控室与演播室之间的隔声观察窗是使用频率最高的构件，也是隔声链上的关键节点。工程采用双层不同厚度玻璃、非平行布置、周边弹性密封的构造，兼顾高隔声量与无可见疵病的观察视线；门体采用赛佳自研隔声门，门缝周遍压紧密封。构件隔声量与墙体隔声量相互匹配，避免“墙强窗弱”造成整体隔声量被单一短板拉低。

3.4 空调消声与固体传声控制

技术用房全年长时间运行空调，风管是噪声进入房间的主要通道之一。工程对穿越声学区域的送回风管设置消声器与消声弯头，控制风口风速，末端风口做低速处理；穿墙孔洞在管线安装完成后用弹性材料逐个封堵，杜绝“风道串声、孔洞漏声”两类最常见的问题，保证本底噪声在空调运行工况下仍然达标。

3.5 声学构造与4K制作工艺的协同

4K超高清直播的典型工况是：更多讯道、更长连续直播时间、更细的声音层次制作。这对声学设计提出了三重协同要求：其一，通话链路的可懂度——导播与各工位、与演播区主持人之间的通话必须免受房间混响干扰，这靠吸声构造控制早期反射声来实现；其二，监听环境的一致性——左右监听音箱对应的墙面吸声构造宜对称布置，使立体声/环绕声声像定位不被不对称反射拉偏；其三，长时间工作的舒适度——在达标吸声量之外保留适度扩散与低频吸收配比，避免声环境“过干”导致监听疲劳。本工程在方案阶段即把这三点纳入构造选型，而非事后补救。

四、施工难点与解决方案

4.1 在用台区内的不停播施工

广东广播电视台台区内多个频道持续运行，演播区周边存在在用机房与办公区域。施工组织上采取分区围挡、低噪声工艺时段安排、拆旧湿作业降尘降噪等措施，把施工噪声与粉尘对台区运行的影响降到最低，实现了在用媒体环境下的平稳施工。

4.2 老楼改造的结构与管线条件

项目位于台区老楼内，原始结构条件、既有管线与图纸往往存在出入。进场后先进行现场复核与放线，对预埋管线、结构梁板、楼板承载力逐项确认，吸声龙骨与吊挂点避开结构薄弱部位；穿墙、穿楼板孔洞先定位后开孔，避免二次剔凿破坏既有隔声构造。

4.3 跨春节的108天工期组织

工程自2019年1月9日开工至4月27日竣工，工期约108天且横跨春节。项目采取“材料提前锁定、构配件场外预制、节前完成湿作业与基层、节后集中安装调试”的组织方式，把春节假期对工期的影响压缩到最小，保证各工序按节点移交。

4.4 成品保护与过程检测

声学构造对密封性高度敏感，一道划伤的密封胶、一个未装到位的密封条都会造成隔声量下降。施工中对已完成的隔声门窗、吸声墙面实行成品保护专人负责制；关键工序完成后按分项进行过程检查与测量复核，竣工验收前对混响时间与本底噪声进行测量验证，用数据确认声学效果。

五、实景效果展示

以下图片为本工程相关实景照片与设计效果图，直观呈现广东广播电视台4K超高清演播区的空间环境与声学装修成果。

广东广播电视台4K超高清演播室（GRT 4K UHDTV）入口标识实景

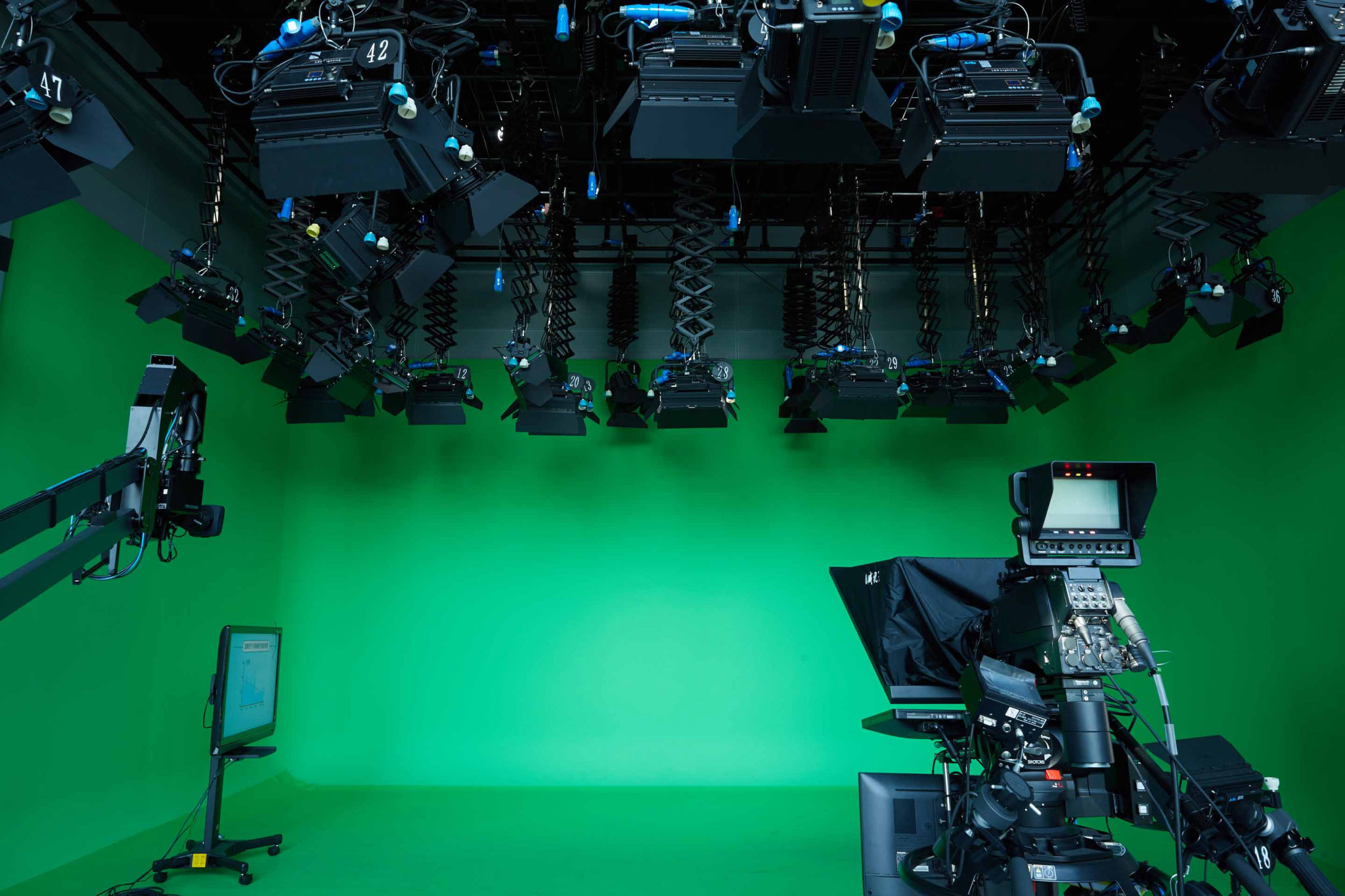

4K高清演播室绿箱演播区实景

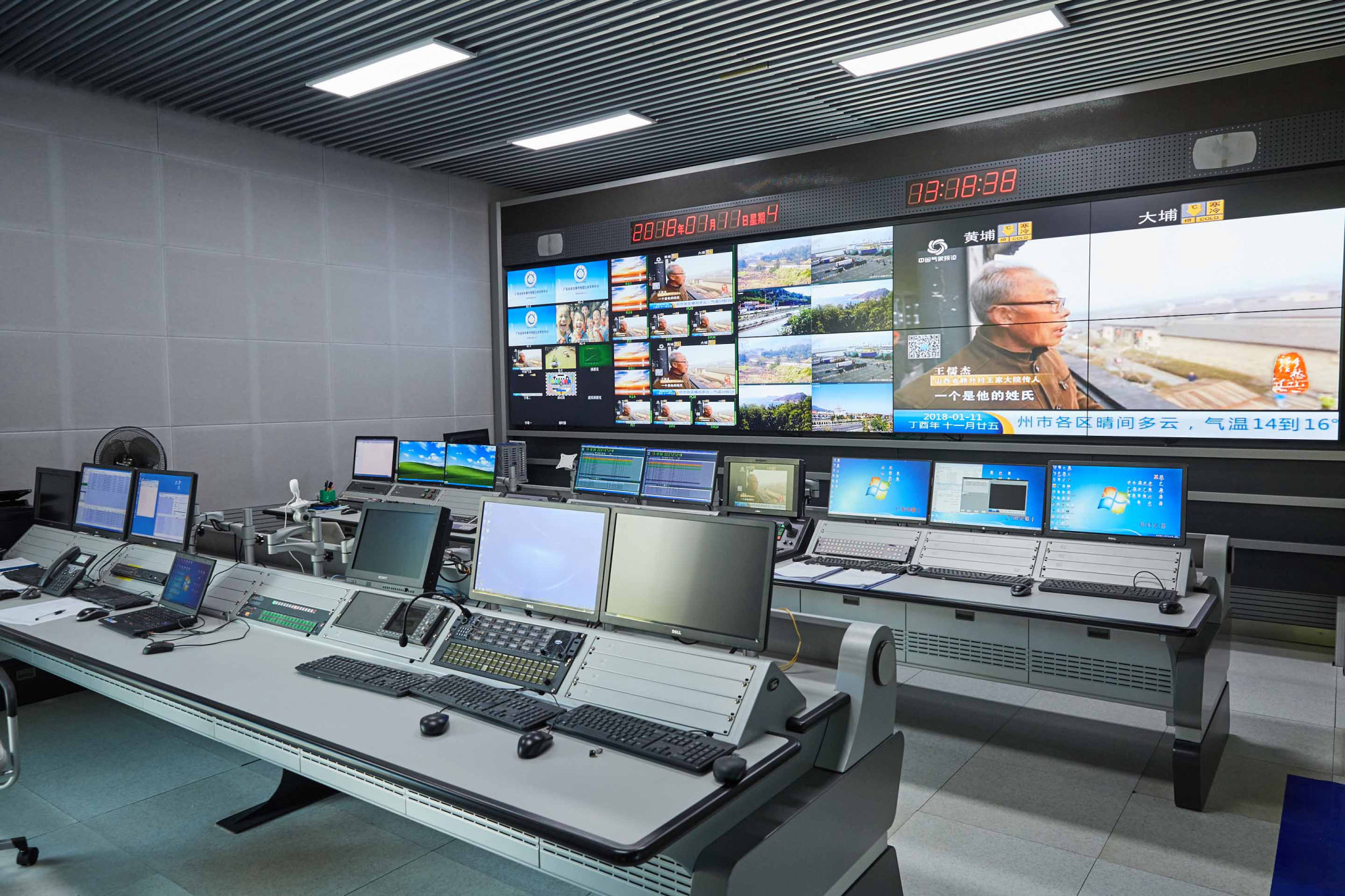

导控室监看墙与导播操作区实景

导控室长条控制台与工位布置实景

导控室声学装修设计效果图（设计效果图，非实景照片）

六、FAQ常见问答

4K演播室的导控室为什么要做专业声学装修？普通装修不行吗？

答：导控室是直播期间导播口令、通话系统与多声道监听集中交汇的决策空间，普通装修无法控制混响与噪声，会出现口令发浑、监听判断失真、工位间互相干扰等问题。专业声学装修按GY/T 5086-2012等标准把混响时间与本底噪声控制在目标区间，是超高清节目制作质量的基础保障。

导控室声学装修的核心指标有哪些？

答：核心指标包括混响时间及其频率特性、本底噪声限值、语言清晰度与工位间声隔离。设计顺序上先通过隔声、隔振与空调消声压住本底噪声，再用吸声构造调节混响时间，最后用测量数据验证，环环相扣。

导控室与演播室之间的隔声观察窗有什么讲究？

答：观察窗要兼顾高隔声量与清晰的观察视线。通常采用双层不同厚度玻璃、非平行安装以避免驻波与可见重影，周边做弹性密封并保证与墙体隔声量匹配。任何一道密封不到位，都会让整面墙的隔声努力大打折扣。

小型录音室与导控室的声学设计有什么不同？

答：录音室面向拾音，追求低本底噪声与干净的语言录音，吸声量更大、对风噪与振动的控制更严格；导控室面向监听与决策，在短混响的同时要兼顾多工位长时间工作的舒适度。两者目标不同，构造参数不能简单照搬。

在广电大楼内施工，如何做到不停播？

答：靠分区围挡、工序错峰与低噪声工艺的组合：拆旧与高噪声工序安排在对播出影响最小的时段，湿作业集中、快进快出，运输路线避开在用机房，并在台区管理部门的统一协调下执行。本工程即在台区正常运行状态下完成了全部施工。

声学装修的吸声材料要防火吗？

答：必须。演播类场所属人员密集与技术设备集中空间，吸声材料需满足建筑内部装修防火的相关规范要求。工程采用阻燃装饰吸声板、槽木穿孔吸声板等阻燃型自研材料，材料防火与声学性能同时达标，缺一不可。

导控室声学工程如何验收？

答：以设计文件和标准为依据进行“数据验收”：按GB/T 50076-2013与GY 5022-2007测量混响时间，按对应标准测量房间本底噪声，并核查隔声门窗启闭、密封完好性与观感质量，测量结果满足设计目标方为合格。

七、避坑指南

误区：把导控室当普通办公室装修

答：这是最常见的定位错误。导控室的本质是监听与决策空间，普通办公室装修没有混响与噪声控制，直播时会直接暴露口令不清、监听失真等问题。立项时就应按专业声学用房定位，委托有广电项目经验的专业团队设计施工。

误区：只做吸声不做隔声

答：吸声改善的是房间内部的声音观感，隔声解决的是房间内外的声音传递，两者不可互相替代。只贴吸声材料挡不住走廊说话声与设备噪声，导控室必须隔声、吸声两条线同时做，并以“断桥＋密封＋匹配”落实构造细节。

误区：忽视空调与风管噪声

答：很多项目墙顶隔声做得很好，却败在空调上——风管裸穿隔声墙、风口风速过高，本底噪声直接超标。空调消声必须纳入声学设计统一考虑，穿墙处逐一封堵，末端做低速静音处理。

误区：观察窗玻璃“越厚越好”

答：隔声观察窗的关键是双层不同厚度玻璃的非平行组合与周边密封，而不是单块玻璃堆厚度。两层同厚度玻璃容易共振耦合，单层超厚玻璃对低频改善有限还加重结构负担，应按隔声量目标做组合设计。

误区：吸声材料满铺、追求“越吸越好”

答：过度吸声会让房间“发死”，长时间工作反而易疲劳，也牺牲了必要的声扩散。正确做法是按房间功能定位确定吸声量与频带配比，吸声与扩散结合、分区布置，“恰到好处”而非越多越好。

误区：验收只看外观不测数据

答：声学效果看不见摸不着，外观精致不等于达标。必须以混响时间、本底噪声等实测数据作为验收依据，并留存测量记录，为日后使用与维保提供基准。

八、规范依据

本工程设计与施工参照下列国家及行业标准执行（标准以现行有效版本为同类工程的通用依据）：
